bonsoir / vue de face/ de droite et projections

Posté par
topazio14
26-03-17 à 21:41

quelqu.un peu m.aider avec cest question
Enoncer le mode opératoire de tracé des intersections planes de solides elémentaires  .

merci d avance

***titre modifié***niveau modifié***

Posté par
Zormuche
re : bonsoir 26-03-17 à 21:48

Bonsoir
Si c'est issu d'un exercice alors je te conseille de mettre l'exercice en entier

Posté par
topazio14
re : bonsoir 26-03-17 à 21:59

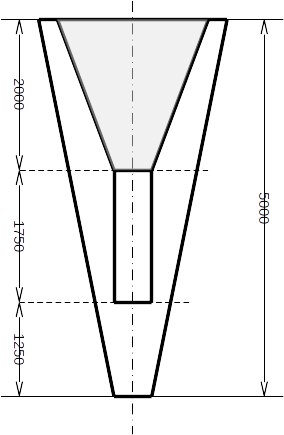

je doit representer la vue de face F ,la vue de dessus et la vue de droite

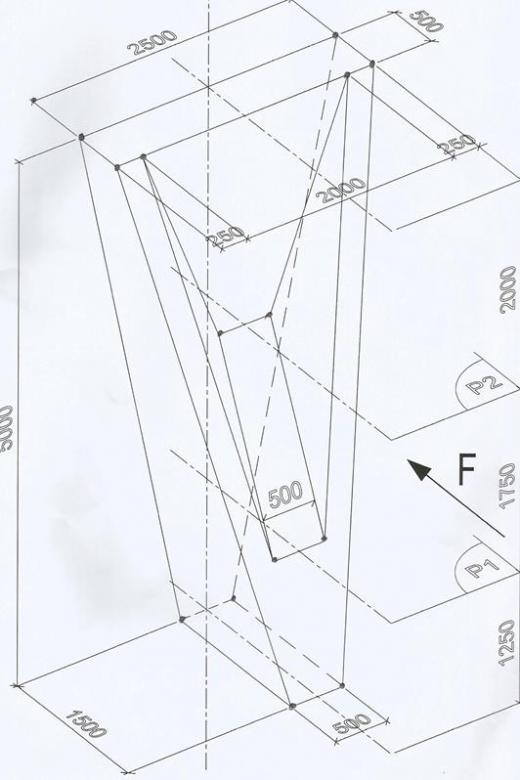

tracer les projections des intersections de ce poteau avec les plans P1 et P2 sur les trois vues
p1 et p2 sont deux plans horizontaux , paralléles à la base du poteau

bonsoir

Posté par
topazio14
re : bonsoir 26-03-17 à 22:19

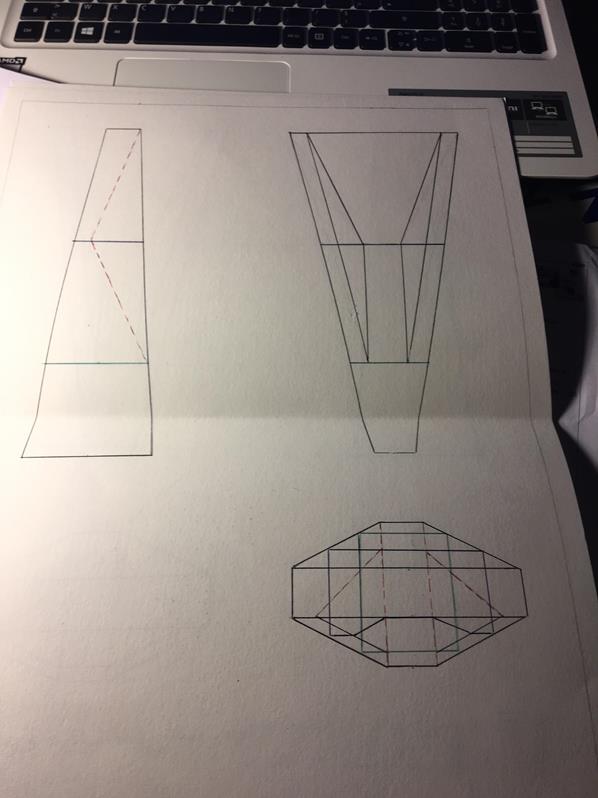

voila mon representation il me manque que la question du cours

bonsoir

Posté par
cocolulu
re : bonsoir 01-02-19 à 10:29

Bonjour,
ce message est un peu tardif dans les années,
mais avez-vous le corrigé de cet exercice ?
Merci d'avance

Posté par
yacine33
re : bonsoir 12-02-19 à 00:53

Bonjour ,
je peux avoir l énoncé du mode opératoire tracé des intersection planes de solides élémentaire svp . je  connais la methode  l exercise est deja fait mais je n arrive toujours pas a trouver l énoncer quelqu' un peut m aider svp .

Posté par
Jullian24
re : bonsoir 10-02-21 à 10:57

Bonjour, Avez vous compris cet exercice ? Je suis dessus actuellement et c'est vraiment pas évident, sur la perspective on voit une ligne caché décrivant la forme trapézoïdale du poteau, mais je n'arrive pas a faire correspondre les points sur la vue de droite, si quelqu'un pouvait m'aider ce serait sympa ! C'est tellement bien expliqué que je dois deviner a chaque fois les énoncés... merci de votre aide, PS) (je peux joindre mes fichiers) bonne journée à vous !

Posté par
Tamalou74
re : bonsoir 04-05-21 à 11:02

Bonjour Julian74, ne tiens pas compte du dessin technique ci-dessus car seule la vue de face est bonne. La vue de dessus est fausse, et si tu fais la projection à 45° tu peux très bien voir que cela ne correspond pas. Essaye de faire un croquis à main levée du poteau vue de face vue de dessus et vue de droite ainsi tu devrais avoir une idée de ce que tu dois faire en dessin technique. Joints tes fichiers afin que je puisse avoir une idée de ce que tu as fait.

Posté par
Zuzu2210
re : bonsoir / vue de face/ de droite et projections 11-06-21 à 14:08

Coucou tout le monde, je suis aussi sur cet exercice, je galère pour le mode opératoire... Une idée...

Posté par
malou Webmaster
re : bonsoir / vue de face/ de droite et projections 11-06-21 à 14:26

Bonjour Zuzu2210, bienvenue

peux-tu renseigner ton profil s'il te plaît (niveau ? )

attentionextrait de c_faq la FAQ du forum :

Q12 - Dois-je forcément indiquer mon niveau lorsque je poste un nouveau sujet ?



Je te remercie

Posté par
verdurin
re : bonsoir / vue de face/ de droite et projections 12-06-21 à 20:26

Bonsoir,
toutes les vues postées par topazio14 sont fausses.
Il manque une cote pour connaître la profondeur du « creux ».
Et cette cote est indispensable pour les vues de droite et de dessus ainsi que pour l'intersection avec le plan P2.

Si on oublie ce fâcheux détail, on obtient les intersections avec des plans horizontaux en utilisant le théorème de Thalès, ou des reports de longueurs à partir des vues de face et de droite.
