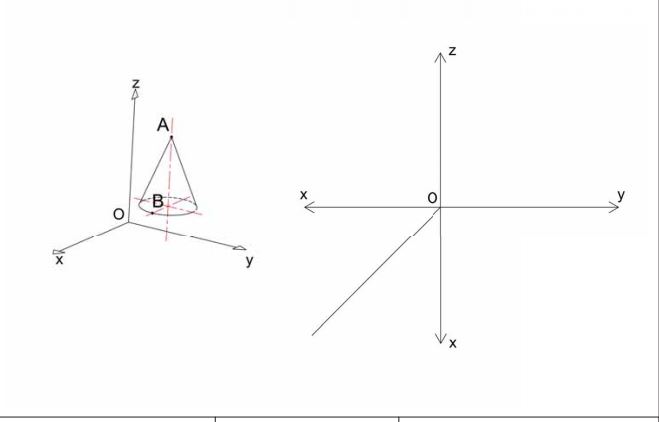

Le dessin de gauche, j'imagine qu'il est fourni avec le sujet.
Le dessin de droite ...  il est bizarre.
Est-ceque tu as une vague idée de ce qu'on te demande. Raconte tout ce qui te passe par la tête sur ces 2 dessins qu'on te demande.

Voici le sujet. Y avait le meme sur une pyramide pas de soucis mais sur le cône là mystere.
Sur le document réponse DR1 joint, au crayon et aux instruments à l'échelle 1 :1,
exécuter le dessin en 3 vues :
- vue de face suivant F    ( direction de Ox, sens contraire de Ox)
- vue de dessus
- vue de droite correspondante.

3.2) du cône donné en perspective axonométrique
Coordonnées des points (x, y, z en mm)
A(20, 30 45), B(35, 30 15)
Base du cône : cercle de rayon 15mm situé dans un plan parallèle à xOy et de
centre C(20, 30 15)
Représenter les arêtes cachées
Merci  de ton aiguillage

Bonjour,

  J'ai reporté le point sur les 3 vues.

   Essaie de faire le lien avec ses coordonnées.

   Tu peux ensuite reporter les points ...

Bonjour à tous,

Je dois réaliser le même exercice que celui ci est suis un peu perdue. Avez-vous pu résoudre le sujet?

Je vous remercie,

Emma

Bonjour,

Le point de coordonnées est reporté au dessus en :

  - A en vue de dessus.
  - A' en vue de face.
  - A'' en vue d droite.

Commence par reporter de la même manière les points B et C en faisant le lien avec les coordonnées.
