Dessin d'un escalier

Posté par
NoraHbt
20-10-21 à 14:06

Bonjour, je suis en étude d'architecture (à distance) et je suis tomber sur ce devoir.

1° Je dois rédiger le mode opératoire de réalisation de ce dessin en faisant à chaque étape un croquis

2° Réaliser le dessin technique de cet escalier

Echelle 1:10

Faire :
°La vue de face suivant F
° la vue de gauche correspondante
° La vue de dessus correspondante
et représenter toutes les arêtes cachées .


Mon souci est que je ne comprends pas le devoir, Je l'avais réalisé en perspective mais après correction j'a eu 0 Car c'étais en surface plane. Je dois le refaire mais je ne vois pas comment le faire en surface plane ....

Et comment réaliser le mode opératoire pour un escalier ?

Merci beaucoup si vous arrivez à m'aider !!

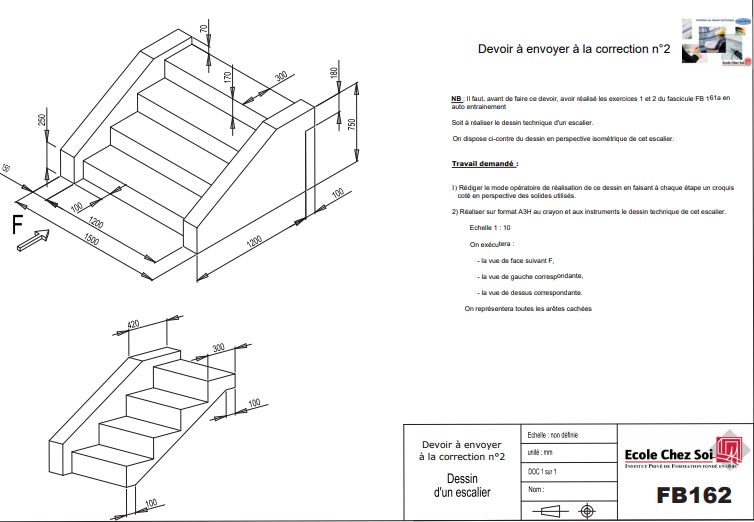

Dessin d\'un escalier

Posté par
Ulmiere
re : Dessin d'un escalier 20-10-21 à 15:26

Commence par la vue de face par exemple.

Tu dessines un rectangle qui contiendra ton escalier (et sa rambarde) vu depuis la flèche marquée F.
En largeur, tu prendras 1500 unités (ce sont des millimètres, mais il faut que tu choisisses une échelle, ou ta feuille mesurera 1.50m de large ) et en hauteur 750 unités. L'échelle est précisée dans la consigne, c'est 1/10.

Ensuite, à l'intérieur de ce rectangle, les rambardes occupent (symétriquement) 150 unités chacune

Et il y a un changement de pente à une hauteur de 250 unités

Et il faut aussi ajouter les marches. Combien y a-t-il de marches ? Quelle est la hauteur de chacune ?  Etc, etc


Pour le reste, on ne peut pas tellement t'aider, tu sais mieux que nous ce qui est attendu par ton professeur au niveau de la perspective, de la manière de rédiger ton travail, etc. On n'est pas des architectes

Posté par
Ulmiere
re : Dessin d'un escalier 20-10-21 à 15:28

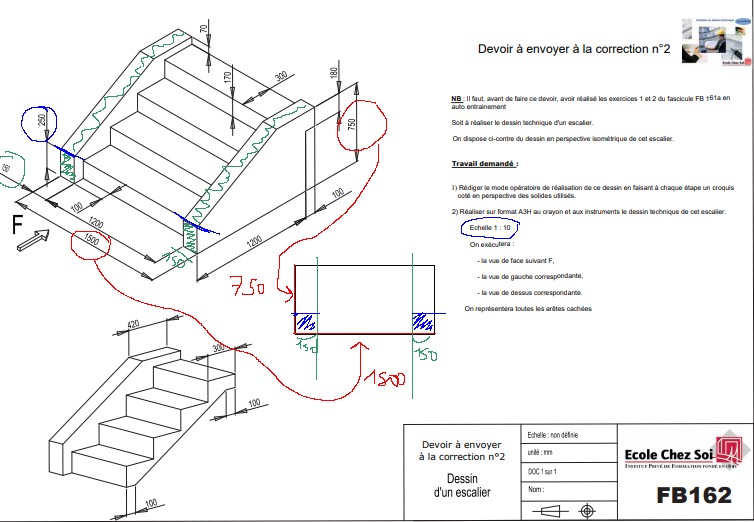

Et en cadeau, voici un magnifique dessin à souris levée de mon cru

Dessin d\'un escalier

Posté par
NoraHbt
re : Dessin d'un escalier 20-10-21 à 17:30

Merci beaucoup pour votre aide, je vous renverrai en photo se que j'aurais fait savoir si j'ai fais quelques erreurs qui vous sautent aux yeux.
Encore merci

Posté par
Toto1504
re : Dessin d'un escalier 17-08-22 à 17:40

bonjour a vous.
Y a t' il des personnes concernées par ce devoir.
merci

Posté par
MAPI65400
re : Dessin d'un escalier 29-09-23 à 16:38

Bonjour, je suis actuellement en formation à distance mettreur tce. J'ai un module dessin technique. Et j'ai ce m^me devoir a rendre.
Pourriez vous m'aider. J'avoue je suis perdu. Les cours ne sont pas complets.

merci d'avance

Posté par
joelk
re : Dessin d'un escalier 22-03-24 à 14:11

Bonjours a tous et a toutes
svp est-ce que quelqu'un peut m'aider à m'expliquer comment  faire le mode opératoire de ce sujet la

Posté par
clement1278
re : Dessin d'un escalier 07-04-24 à 03:38

MAPI65400MAPI65400MAPI65400

MAPI65400 @ 29-09-2023 à 16:38

Bonjour, je suis actuellement en formation à distance mettreur tce. J'ai un module dessin technique. Et j'ai ce m^me devoir a rendre.
Pourriez vous m'aider. J'avoue je suis perdu. Les cours ne sont pas complets.

merci d'avance

Salut MAPI, je suis également en formation, n'hésites pas a me contacter pour s'entraider. ******
