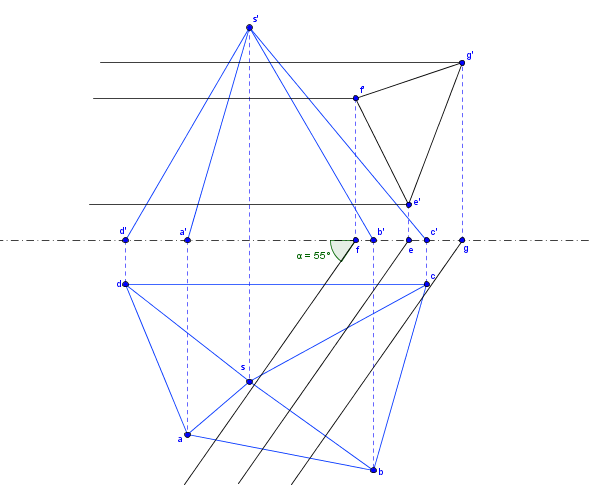

construire le solide commun supposé opaque à la pyramide SABCD et au prisme de base EFG dont les arêtes horizontales font, dans le 1er dièdre ,un angle de 55° avec la partie gauche du plan vertical de projection.
voir épure;
Bonjour !
J'ai besoin de votre aide. Merci !
On demande : De construire le solide commun supposé opaque àla pyramide SABCD et au prisme de base EFG dont les arêtes forizontales font dans le 1er dièdre un angle de 55° avec la partie gauche du plan verticalde projection.
*** message déplacé ***
Bonjour,
C'est un GAG ton texte!!
Avec une figure c'est peut-être compréhensible....
*** message déplacé ***
Bonjour,
Oui, il faut l' épure qu' on t' a probablement fournie.
Pour poster une image, clique sur l' icône Img en bas de la fenêtre d' édition et suis les instructions.
En particulier ton fichier ne doit pas faire plus de 80 Ko ni plus de 600 x 600 pixels.
*** message déplacé ***
:
Bonjour! Monsieur Cailloux, je suis désolé de n'avoir pas pu vous répondre plutôt . Vous avez raison, c'est la figure de mon exercice.
*** message déplacé ***
La prochaine fois, il faudra poster une image de ton épure; sans elle, il est certain que tu n' obtiendras pas de réponse satisfaisante.
Ton exercice revient à déterminer les éventuelles intersections des 3 faces du prisme avec les 4 faces latérales de la pyramide.
Ces intersections quand elles existent sont des droites ou plus exactement des segments de droites.
On peut trouver les intersections éventuelles des 3 arêtes de ce prisme avec les faces latérales de la pyramide.

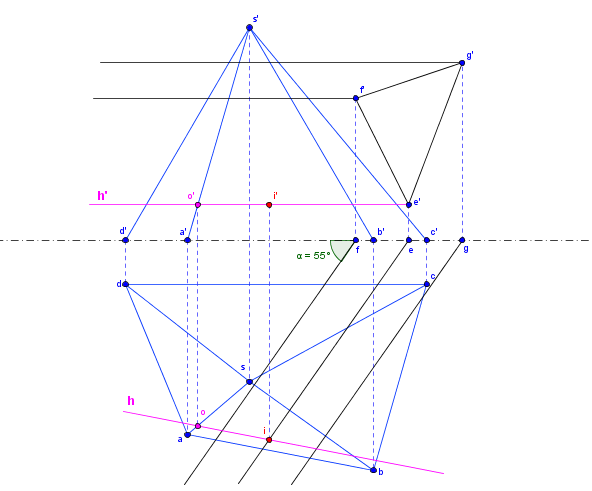

Par exemple, pour l' intersection de l' arête du prisme issue de avec la face
:
Un plan horizontal contenant cette arête recoupe la face
suivant une horizontale
du plan de cette face.
On obtient la projection horizontale de l' intersection cherchée puis la projection frontale
avec une ligne de rappel.
Il suffit de procéder de même avec les autres faces et arêtes:

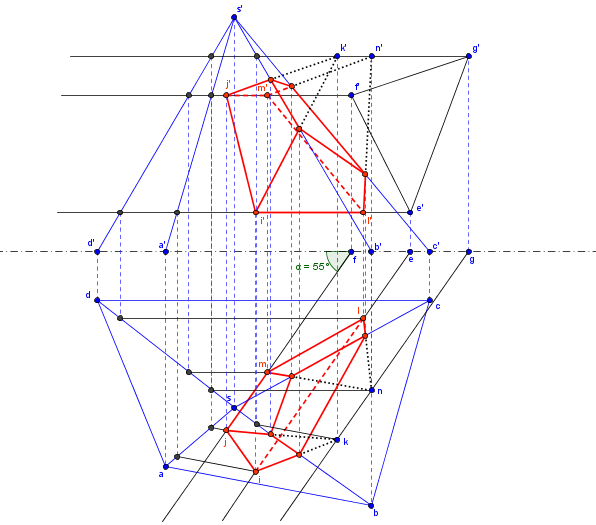

Le prisme recoupe respectivement les faces et
en les triangles
et
Les 2 points et
bien que dans la plan des 2 faces sont en dehors de ces deux faces.
Ils sont là comme points auxiliaires pour dessiner les arêtes manquantes du solide intersection en rouge sur l' épure.
*** message déplacé ***
Je voulais écrire:
Les 2 points et
bien que dans le plan des 2 faces, sont en dehors de ces deux faces.
