Bonjour,
J'ai un exercice dont je ne suis pas sure.

Voici l'énoncé :

faire l'épure d'un plan :
1° vertical, faisant un dièdre de 30° avec le plan frontal de projection
2° de bout, faisant un dièdre de 45 avec le plan horizontal de projection
3°frontal, dont l'éloignement mesure 3cm
4° horizontal dont la cote mesure 4cm.
Ci-joint mon essai.
Merci de bien vouloir m'aider si c'est faux.

Géométrie descriptive

Posté par re : Géométrie descriptive 13-06-14 à 13:49

le 1° est faux.
Tu as fait la même chose pour 1/ et 2/ !!

1° vertical, faisant un dièdre de 30° avec le plan frontal de projection

si le plan est vertical, sa trace sur le plan frontal est une droite verticale.

Posté par re : Géométrie descriptive 13-06-14 à 14:24

Bonjour pgeod,
Merci pour votre réponse.

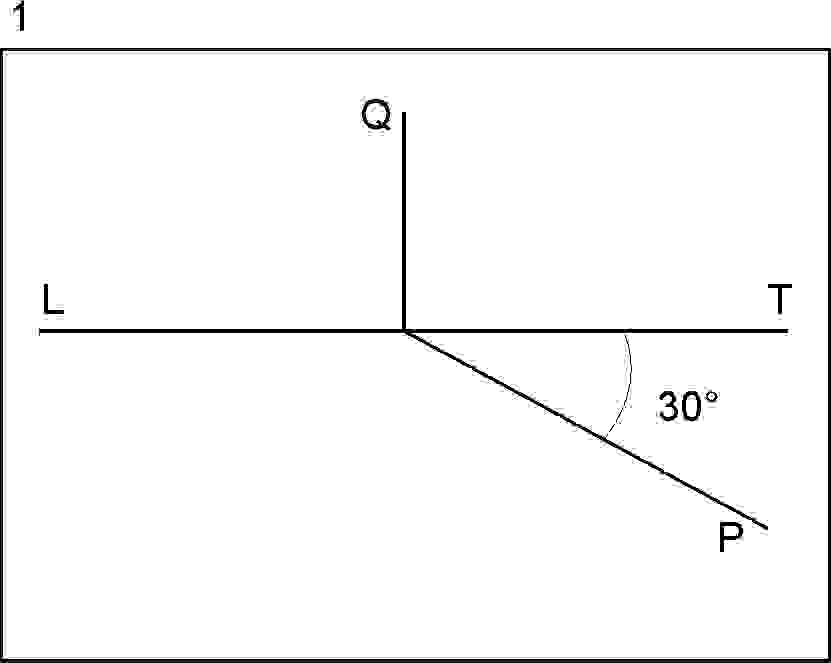

Est-ce mieux comme ca?
Le reste est juste?
