Latex : Pstricks
Salut, je fait un petit passage rapide pour poser une question mais, je ne reviendrai que dans l'après midi de demain. Donc si vous répondez je ne pourrais regarder les reponses qu'à ce moment là...
ma question : (elle s'adresse au pros de latex en particulier aux utilisateur de pstricks, stokastik, non? )
comment coder cette image?
sachant que les fonctions utilisées sont x^2 et (1/x)+2
Merci de vos indication...
Un truc du genre :
\psaxes{->}(0,0)(-2,-2)(5,5)
\psset{plotpoints=100}
\infixtoRPN{x^2}
\psplot[linewidth=1.3pt]{0}{11}{\RPN}
avec \usepackage{pst-plot} et \usepackage{infix-RPN}.
Pour plus d'infos voir les docs de PSTricks sur le site de PSTricks.
j'ai réussi!!
Merci stokastik!
\psshadowbox{
\begin{pspicture}(-2,-2.3)(5,5)
\psaxes{->}(0,0)(-2,-2)(5,4) \psset{plotpoints=100} \infixtoRPN{x^2}
\psplot[linewidth=1.3pt]{-1}{1}{\RPN} \infixtoRPN{-1/x+2}
\psplot[linewidth=1.3pt]{1}{5}{\RPN} \infixtoRPN{2}
\psplot[linewidth=1.3pt,linestyle=dashed]{1}{5}{\RPN} \psdots(-1,1)
\end{pspicture}
}\\
Fais voir le résultat
Pour ton trait en pointillé inutile de passer par un \psplot : tu fais
\psline[linestyle=dashed](1,2)(5,2)
Pour ton trait en pointillé inutile de passer par un \psplot : tu fais
\psline[linestyle=dashed](1,2)(5,2)
oui je sais mais un copié collé m'a semblé plus rapide.. (eh oui fégnant jusqu'au bout des ongles
)
voici le résultat :
Pour contrôler le nombre de points utilisés pour dessiner la courbe, par exemple ici 100 points :
\psset{plotpoints=100}
bonsoir stokastik,

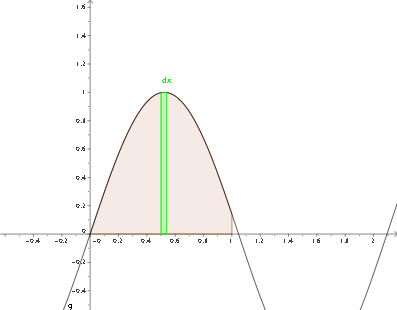

j'aimerai savoir si tu sais comment faire pour faire un truc dans le genre de cette image mais a quelques différences près : la fonction considérée doit etre 1/x, et je veux construire tout les rectangles de largeur dx (je pense qu'en prenant dx=0,1 ça devrai etre bon) de 1 à trois.
voila ce que j'ai déjà fait:
et voilà le code correspondant :
\begin{pspicture}(-2,-2.3)(5,5)
\psaxes{->}(0,0)(0,0)(5,4)
\psset{plotpoints=100}
\infixtoRPN{1/x} \psplot[linewidth=1.3pt]{0.5}{4}{\RPN}
\end{pspicture}
Merci de ton aide.
regarde si cela t'insipire :
:*: [LaTeX] Insérer un graphique dans un PDF :*: (en bas de la page 1)
ahhh je savais que j'avais déjà vu ça quelque part... merci pour la petite piqure de rappel!
je ne comprend pas encore tout ce que tu as mis dans ton code... mais je vais m'y plonger...
par contre, \FPeval me fait plante la compilation il faut un package spécifique?
Oui pour \FPeval ça doit être la package \usepackage{FPeval} ou quelque chose qui ressemble.
Très simple à comprendre. Ici :
\multido{\ix=0+1}{11}{
\FPeval{\yy}{3*\ix^0.5}
...
}
ça signifie que \ix va de 0 à 11 avec un pas de 1, et \yy=3*\ix^0.5.
Attention avec \multido et \FPeval, ici j'ai mis \ix et \yy comme variables, il y a plusieurs noms de variables qui font planter (par exemple \x peut-être, je ne sais plus). Tant que tu mets un nom de variable un peu bizarre ça devrait aller.
Ok merci pour ces explication,
mais je n'arrive pas à diminuer le pas, je le met à 0.5, ça compile mais il n'y a plus les rectangle sur le dessin... comment ca se fait? ca ne prend pas les pas plus petit que 1? (j'ai essayé aussi avecun pas de 1.5 et là ca marche..
Il me semble que \multido n'admet que des pas entiers. Pour un pas de 0.5 :
\multido{\ix=0+1}{11}{
\FPeval{\ixx}{\ix/2}
\FPeval{\yy}{3*\iix^0.5}
...
youpi voila cez que ça me donne :
mais maintenant j'aimerai pouvoir rajouter en dessous d'un rectangle avec une accolade "dx" (la largeur du rectangle) et "f(x)" (la longeur du rectangle)
tu sais comment faire?
\rput(x,y){bidule} pour écrire bidule en (x,y) (peut-être le b de bidule en (x,y) je ne sais pas exactement, il faut essayer à tatons)
pour ton f(x) par exemple :
\rput(-0.5,4){$f(x)$}
Pour l'accolade tu voudrais donc pouvoir régler sa taille ? Je n'ai jamais vu de commande dans pstricks pour une accolade... quoique peut-être, regarde les docs.
Sinon tu peux bricoler, tu fais comme ça :
\rput(2,-0.5){$\underset{dx}{\underbrace{}}$}
et tu peux essayer d'ajuster la taille avec un environnement taille :
{\small
\rput(2,-0.5){$\underset{dx}{\underbrace{}}$}
}
{\scriptsize
\rput(2,-0.5){$\underset{dx}{\underbrace{}}$}
}
etc...
Je pense qu'il est temps pour toi d'utiliser les docs...
