Multiplexeur -structure machine

Posté par
datasciecectt 14-01-22 à 11:44

Bonjour, J'ai une question à propos ce multiplexeur(8vers1): Multiplexeur -structure machine

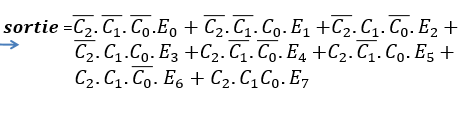

ou ils ont trouvé comme sortie:
S=

mais normalement si je n'ai pas tord on inverse la position de C0C1C2, c-à-d que S=...+C₀+C₁+C₂(bar)+...
j'espere que j'étais claire.

Posté par re : Multiplexeur -structure machine 14-01-22 à 12:33

Bonjir,

je ne vois pas du tout ce que tu cherches à faire, à part vouloir rendre incompréhensible le fonctionnement de ce multiplexeur

la sortie est égale à l'entrée numéro n avec n = la valeur du nombre binaire codé par C₂C₁C₀

si C₂ = C₁ = C₀ = 0, c'est à dire si $\bar{C_2}.\bar{C_1}.\bar{C_0} = 1$ , c'est l'entrée numéro 000, E₀, d'où le terme $\bar{C_2}.\bar{C_1}.\bar{C_0}.E_0$
si C₂ = 1, C₁ = 1 C₀ = 0, c'est à dire si $C_2.C_1.\bar{C_0} =1$ , c'est l'entrée 110 c'est à dire E₆ par le terme $C_2.C_1.\bar{C_0}.E_6$
etc

nota : ceci est il vraiment des mathématiques ???
