projection géométrie descriptive

Posté par
alticube
13-06-14 à 14:18

Bonjour

J'essai de faire cette exercice mais je bloque surtout sur la question 3 et ne suis pas sure pour les 2 premières

Un plan est défini par ses traces P alpha Q'

1°) représenter par leurs 2 projections un point R de la trace P et un point S de la trace alpha Q'

2°) on connaît la projection frontale a' d'un point de ce plan, trouver la projection horizontale

3°) Les projections bb' d'un point B étant données, comment reconnaître que ce point est dans le plan P alpha Q'

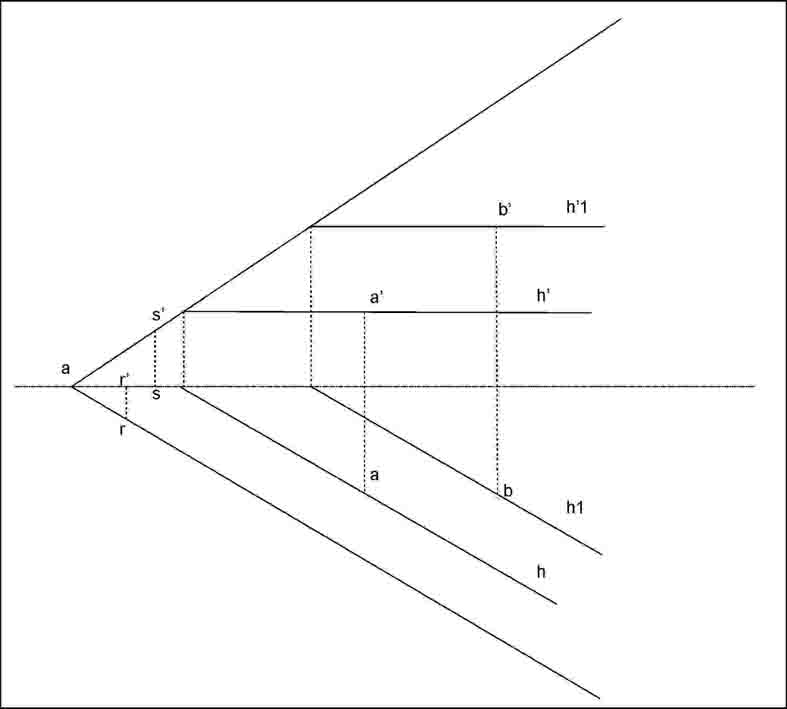

Voici ma réponses ainsi qu'un schéma. Je trouve cette explication  un peu simple.

Le point b,b' appartient à une horizontale h,h' du plan pq : il appartient donc à ce plan.

Merci de bien vouloir m'aider et voici le début

projection géométrie descriptive

Posté par
alticube
re : projection géométrie descriptive 13-06-14 à 15:14

re-bonjour,

Est-ce qu'il est possible de me dire si j'ai juste?
Merci d'avance

Posté par
Priam
re : projection géométrie descriptive 13-06-14 à 17:50

Tout cela me paraît correct.

Posté par
alticube
re : projection géométrie descriptive 13-06-14 à 19:09

merci
