zut ! Pour les boîtes à moustaches !

Bonsoir Louisa

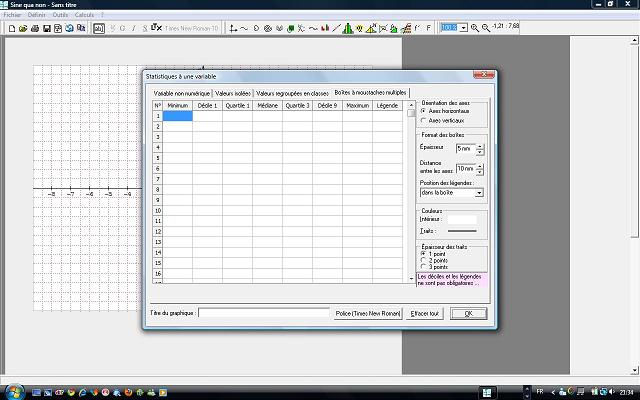

j'ai rentré des données dans la première ligne

puis j'ai fait ok

tout d'abord rien d'affiché

les données sont en dehors du graphique apparent

j'ai modifié les paramètres dans repère:

  unité de graduation=2 pour les abscisses

  distance entre l'axe et le bord gauche=1  (pas de données négatives)

j'ai eu quelque chose qui s'affiche mais je te préviens c'est pas terrible

j'ai fait une deuxième ligne et puis OK

elle s'est affichée au-dessus de l'autre en y=2

la troisième s'affiche en y=3 etc...

c'est tout ce que je peux dire

Bonjour Louisa et Daniel,

Pour toutes les données statistiques, il faut penser à régler le repère. Il n'y a rien d'automatique. Par exemple si les données concernent une série de masses de boites de conserve exprimées en grammes, on aura sans doute des valeurs pouvant aller de 50 g à 1000 g. Dans ce cas, si l'axe des abscisses est gradué de -10 à 10 on ne voit rien et c'est normal. Pour nos boîtes de conserve, il faut prendre comme unité 100 = 1 cm sur l'axe des abscisses...

Ces remarques sont également vraies pour toutes les fonctions : comme pour les calculatrices, si on n'a pas la bonne fenêtre, on ne voit rien !

Bonsoir Daniel et Patrice

Daniel

Bonjour Patrice et Louisa

j'ai jamais fait de statistiques avec SineQuaNon

je viens de le découvrir

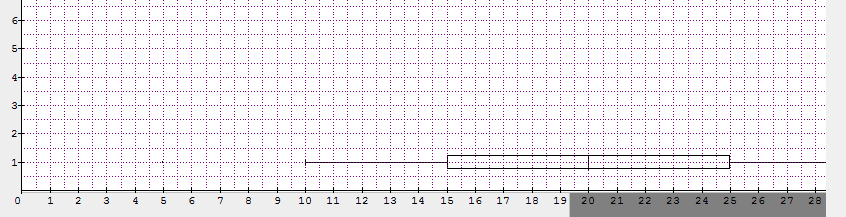

j'ai quelque chose comme ça qui s'affiche:


        |--------|--------|
-------|         |          |-------
        |--------|--------|

Beurk ! C'est moche !

ce sont les données que tu as entrées

ça forme une boîte (à moustaches)

tu peux mettre une légende aussi

oui je sais pour la boîte à moustache, c'est justement ce que je cherchais, mais tu as raison, c'est pas terrible !

_{mais je ne t'ai pas dit mes données !}

avé un "s" à moustaches

j'ai saisi un peu n'importe quoi

mais dans l'ordre croissant (de gauche à droite)

après j'ai fait plusieurs essais

Tu as rentré n'importe quoi pour les quartiles, médiane etc... ?

5 10 15 20 25 30 35

j'avais rien sous la main

pourquoi ça marche pas ?

Ben pas le même que toi avec tes données !



mais le max ne s'est pas affiché

pas le même mais de la même forme

le max est trop à droite supérieur à 26 (vers les 33 a vu de nez)

et ensuite on fait quoi ?

non ! Max à 35 pour moi !

quoi on fait quoi ?

35 ben je pouvais pas savoir

soit augmenter la taille du graphique

soit augmenter l'unité pour les abscisses

avec le graphique on fait quoi ?

j'ai trouvé:

c'est ce que j'ai vu sur Wikipédia

avec 2 diagrammes l'un au-dessus de l'autre

mais il peut y avoir d'autres utilisations possibles je pense

voilà une autre utilisation:

Non mais dans le repère en fait c'est pas ça !

C'est juste une droite graduée qu'il faut, non ?

une droite graduée devrait suffire peut-être

mais comme ça s'appelle une boîte ...

tu peux changer l'épaisseur aussi

pourquoi c'est pas ça ?

Avec tes données !

ce sont les 2 points (5 et 35) de chaque côté qui sont pas reliés

minimum et maximum

je vois pas de points chez toi ?

DC1=10  Q1=15  Médiane=20  Q3=25  DC9=35

de 5 en 5 comme moi

mais je vois pas le minimum et le maximum

Ben si ! 5 et 35 !

Ah ! Puis je ne comprends pas !

Tant pis !

Bonne nuit et merci d'avoir tenté de m'aider

minimum = 5

je le voyais mal

c'est un diagramme qui représente les données statistiques


Bonne nuit Louisa

ça doit permettre à ceux qui ont l'habitude de voir plus vite

sinon c'est seulement un graphique

il y a pas grand chose à comprendre

j'ai essayé d'expliquer ce que moi-même je comprenais

Moi ce que j'aurai aimé faire avec SineQuaNon c'est ça : Statistiques - Diagrammes en boites , mais je vais attendre que Patrice m'en dise + !

Pour Patrice, je mets mon adresse dans mon profil, si tu ne veux pas répondre directement ici pour l'exercice du lien !

Merci merci !

désolé de ne pas avoir su expliquer mieux

mais je vois rien sur ton lien (pas d'image)

Mais c'est pas grave tu sais !

Pourquoi tu veux une image ? Je vois bien mon lien ! Mais ce n'est pas à faire sur ce topic

c'était pour voir comment le diagramme était représenté

le diagramme en boîte pour les communications téléphoniques

Ben justement, il est à faire ! Sinon je n'aurais pas demandé des explications en montrant ce lien.

Bon allez !

Je dois me lever tôt !

Bonne soirée

pour le faire il faut entrer les données

je pense qu'il en manque ...

Bonne soirée et Bonne nuit

Non, je ne pense pas qu'il en manque !

J'ai mis la médiane à ...je sais plus

et le 3ème quartile, je l'ai trouvé grâce à l'écart !

Dodo

alors tu dois obtenir quelque chose avec SineQuaNon

bon dodo

oui mais c'est bizarre ce que je trouve et c'est tellement grand que je ne sais le montrer

Allez zou ! On verra ça demain ou je sais pas quand ! Beaucoup de révisions en cours et en tout !

le maximum est un peu grand oui

il dépasse du graphique pour une unité de 10 secondes

Bonjour et désolé d'avoir tardé à répondre ...

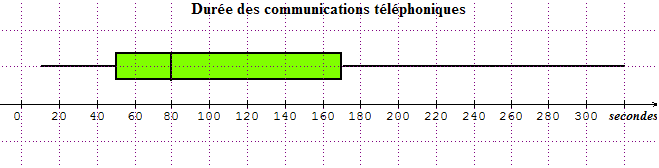

Voici une solution :


Il manque en effet une donnée essentielle dans l'énoncé : la médiane. Je l'ai positionnée arbitrairement à 80.
Pour calculer le 3e quartile, il suffit d'ajouter l'écart interquartile au premier quartile.
Il n'est pas nécessaire de renseigner les premier et neuvième déciles (surtout qu'on ne les connaît pas ici).
On peut améliorer la graphique en jouant sur la couleur de la boîte et des traits, leur épaisseur...

Normalement ce type de graphique est utilisé pour comparer plusieurs populations statistiques : d'un seul coup d'oeil on voit la répartition des données.

On peut aussi obtenir une boîte à moustaches après avoir saisi la totalité des données de la série : dans ce cas, c'est l'ordinateur qui calcule les paramètres (min, max, D1,D9, Q1, Q3 et Méd).

De plus Sine qua non permet de masquer l'un des 2 axes (celui des ordonnées en l'occurence)...

Pour permettre d'afficher la totalité du graphique, il est nécessaire de limiter la taille à 1 cm=20 secondes (ou alors il faut une imprimante A3 )

Bonsoir Patrice

Merci pour ces explications, j'avais pris 1 cm pour 10 secondes, voilà pourquoi ça ne passait pas !

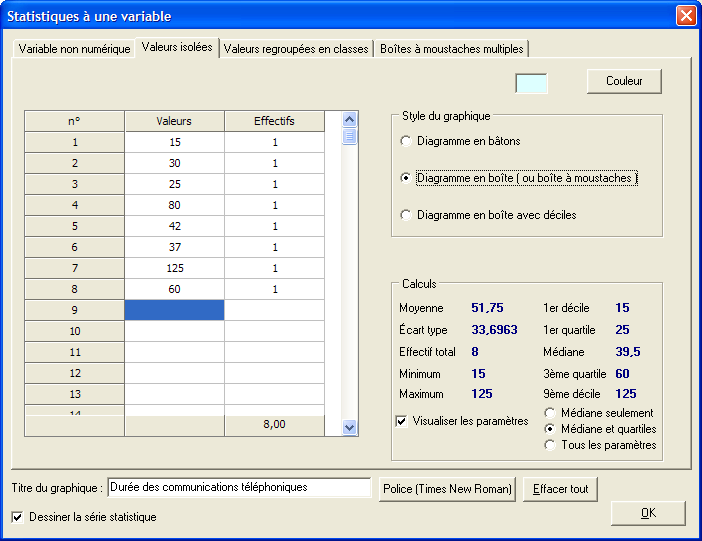

Pour rentrer les données, il faut aller dans définir/série statistique simple... et choisir l'onglet "Valeurs isolées" :



La colonne "valeurs" permet de saisir les données et la colonne "effectifs" permet de saisir les effectifs. Si les données ne sont pas regroupées, l'effectif est de 1 pour chaque valeur. Les données peuvent être saisies en étant ordonnées ou non.

Le nom de l'axe des abscisses est saisi dans la fenêtre Définir/repère : il faut remplacer "x" par "secondes".
La "légende" d'une boîte à moustaches n'est utile que si on veut distinguer plusieurs boîtes dans le même graphique (mais alors il faut choisir au départ l'onglet "boîtes multiples"). Elle s'affiche alors, soit à l'intérieur de la boîte, soit à gauche soit à droite.

Merci bien !
