epure du point-diédre-cote-éloignement-projections

Posté par
natjor
10-03-09 à 12:44

Bonjour, je suis nouveau sur forum car je cherche de l'aide pour mes excercices.J'ai passé des heures et impossible.Si quelqu'un pouvait me donner des conseils.MERCI.
Exemple trouver 4 points définissant un rectangle longeur 60;largeur 56 dont l'un des grands cotés est confondu avec la ligne de terre, l'autre sur le plan bissecteur (zone du 1er diédre)ou encore tracer l'épure de 4 points sur 4 diédres.Je vous donne mon mail *** pour me contacter pour avoir plus de précisons car je n'ai pas pu insérer les images.
Merci encore et j'espére trouver quelqu'un pour m'aider

édit Océane : pas d'adresse mail dans les messages, merci

Posté par
cailloux Correcteur
re : epure du point-diédre-cote-éloignement-projections 10-03-09 à 21:29

Bonjour,

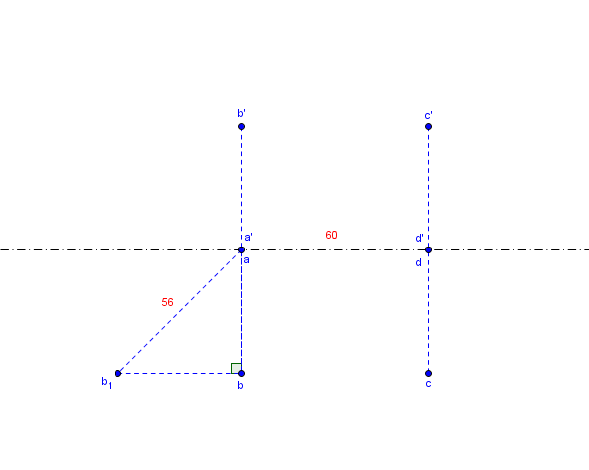

Une épure pour le rectangle de longueur 60 et de largeur 56:

epure du point-diédre-cote-éloignement-projections

Posté par
natjor
tracage de 4 points sur 4 diédres 11-03-09 à 07:23

bonjour, tout d'abord merci beaucoup pour votre aide, pouvez vous si cela ne vous dérange pas, me donner une méthode pour tracer 4 points ABCD situés dans les 1er 2e 3e et 4e diédre sachant que sur le schéma il y a juste une ligne horizontale.Merci encore de votre réponse

Posté par
cailloux Correcteur
re : epure du point-diédre-cote-éloignement-projections 11-03-09 à 10:34

Tu devrais poster le schéma en question:

-En faire une image au format jpg ou png d' une taille raisonnable (600x600 pixels et 60 Ko maximum).

-Cliquer sur l' icône Img en bas de la fenêtre d' édition et suivre les instructions...

Posté par
natjor
schema 11-03-09 à 12:18

Merci pour votre patience et du temps que vous consacrez le schéma représente une ligne horizontale je l'ai inséré mais il n'est pas dans le bon sens je suis pas doué du tout le haut T.1.9.5 j'espére que ça ira...merci

schema

Posté par
cailloux Correcteur
re : epure du point-diédre-cote-éloignement-projections 11-03-09 à 13:24

Re,

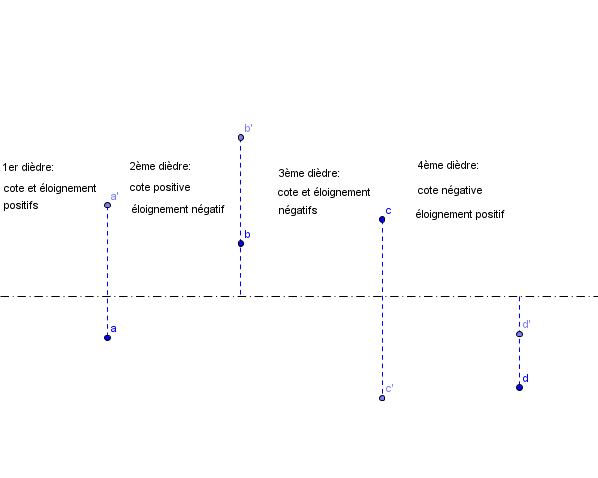

Voici une épure mais c' est le b-a ba de la géométrie descriptive.

Tu as intérêt à lire et comprendre ton cours pour aborder la suite des événements...

epure du point-diédre-cote-éloignement-projections
