patron d un cube à trouver
Bonjour !
Je recherche le patron d'un solide obtenu par différence du cube d'arête 1 et d'un cube d'arête 0,5 comme indiqué sur l'image ci-dessous.
Aussi, j'aimerais pouvoir faire apparaître les languettes (un nombre minimum) et c'est bien de là que vient le problème.

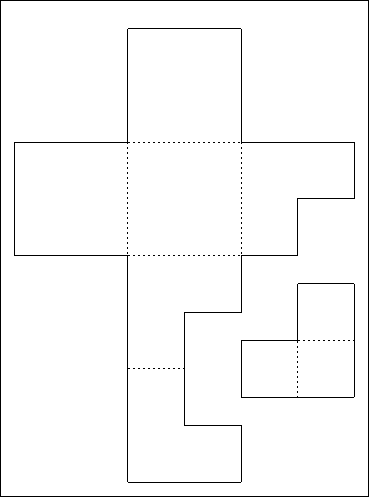

J'ai trouvé une solution consistant en un "patron" constitué de deux morceaux: l'un pour la "carcasse" et l'autre constitué de trois carrés afin de "boucher" le trou.
Merci d'avance.
_____________________
Je suis nul en maths.
Une proposition de patron : il faut découper le long des traits pleins et plier le long des traits pointillés.
Pour les languettes, il suffit d'associer chaque segment du patron avec celui correspondant et de mettre une languette sur l'un des deux.
Merci bien Victor !
Un cube n'a-t-il pas 6 faces ?

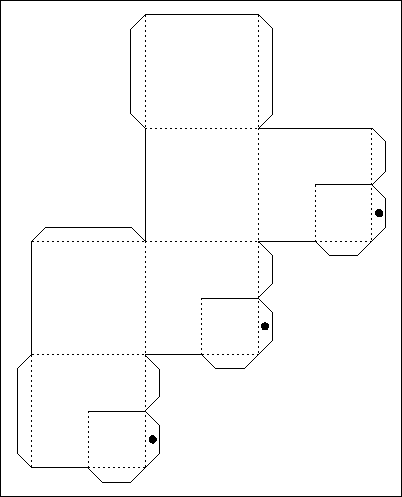

Je suis reparti de ton travail et ai mis les languettes; il faudra alors "inverser" le collage (coller sur l'autre face du travail), je l'ai codé à l'aide d'un gros point.
Et pour les conventions (traits pleins/traits en tirets), j'ai repris celles de Victor.
Encore merci Victor !
_____________________
Je suis nul en maths.
