Problème sur maple
Bonjour tout le monde ,
J'ai un petit soucis sur Maple je veux tracer une fonction par morceau sauf que le programme que j'ai écrit ne marche pas pouvez vous m'aider ? voici le code :
p:=-10;r0:=0.2;
Wp:=p*((3*(r0)^2 - 2*r0 -1)/4);
W:=p*(r0/2)*(r-1) + p*(((r^2) -1)/4);
f:=r->piecewise(r<r0 and r>0,Wp,r>r0 and r<1,W);
Plot(f(r),r=0..1);
Bonjour,
j'ai eu du mal à trouver l'erreur (je n'utilise plus souvent Maple), elle était bien cachée!
C'est le P majuscule de Plot qui cause l'erreur.
Bonjour,
j'ai eu du mal à trouver l'erreur (je n'utilise plus souvent Maple), elle était bien cachée!
C'est le P majuscule de Plot qui cause l'erreur.
Bravo mais ça me dessine que les axes malheureusement je ne sais pas pourquoi il ne me trace pas les fonctions dessus ils me sortent un message
le voici : Warning, expecting only range variable r in expression piecewise(r < r0 and 0 < r,Wp,r0 < r and r < 1,W) to be plotted but found names [W, Wp, r0]
vous avez une idée slvp ?
Le message a l'air de dire que les noms W, Wp, r0 n'ont pas été définis.
Il faut bien valider les lignes les définissant.
en effet on dirait bien bien que les 3 variables ne sont pas affectees.
en faite r0 est une constante que normalement je lui ai affecté la valeur 0,2 alors que W et Wp sont les fonctions à tracer mais je ne sais pas comment faire pour m'en sortir je suis bloqué ça fait plus de 2 heures que je teste et rien n'y a t-il pas une autre méthode plus simple pour tracer cette fonction en morceau bien sure en affectant les valeurs de r0 et de p ?

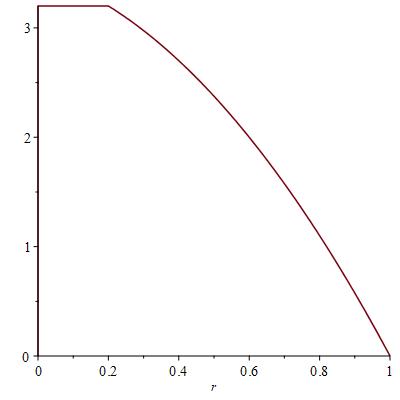

Je ne comprends car avec ma version de Maple (2018) j'obtiens la courbe suivante :
ouah comment t'as fait je crois que cette courbe c'est elle qui me faut mais elle ne marche pas pour moi j'ai maple 18 aussi c'est quoi l'astuce ici ?
Il n'y a pas d'astuce, j'ai simplement fait un copier-coller de ce que tu as écrit dans ton premier message.
Cela ne marchait pas à cause du "Plot."
Je l'ai ensuite remplacé par "plot" et cela m'a donné cette courbe.
Il n'y a pas d'astuce, j'ai simplement fait un copier-coller de ce que tu as écrit dans ton premier message.
Cela ne marchait pas à cause du "Plot."
Je l'ai ensuite remplacé par "plot" et cela m'a donné cette courbe.
Waouh bravo Jandri j'ai ouvert un nouvelle feuille mode de travail et j'ai recopié le code en changeant le P du plot en p et ça a fonctionné génial merci énormément de votre aide les gens bonne soirée
@nickharper867
Pour mon information peux tu verifier si cette definition de f fonctionne sous maple ?
(c'est le cas sous Xcas qui est compatible maple, verif sous Xcas pour Firefox
)
p:=-10;r0:=0.2;
Wp:=p*((3*(r0)^2 - 2*r0 -1)/4);
W:=p*(r0/2)*(r-1) + p*(((r^2) -1)/4);
f:=r->piecewise(r<0,undef,r<r0,Wp,r<1,W,undef);
plot(f(r),r);
J'obtiens le même graphique que jandri en mettant "r=-1..1" à la place de "r".
Avec tes instructions le tracé se fait sur -10..10 ce qui est illisible.
@nickharper867
Pour mon information peux tu verifier si cette definition de f fonctionne sous maple ?
(c'est le cas sous Xcas qui est compatible maple, verif sous Xcas pour Firefox
)
p:=-10;r0:=0.2;
Wp:=p*((3*(r0)^2 - 2*r0 -1)/4);
W:=p*(r0/2)*(r-1) + p*(((r^2) -1)/4);
f:=r->piecewise(r<0,undef,r<r0,Wp,r<1,W,undef);
plot(f(r),r);
elle marche bien mais l'intervalle est top grand il est pris par défaut [-10,10] et c'est illisible comme il a dit Luzak de préférence évite le undef
J'obtiens le même graphique que jandri en mettant "r=-1..1" à la place de "r".
Avec tes instructions le tracé se fait sur -10..10 ce qui est illisible.
l'intervalle d'étude m'est imposé entre 0 et 1 par le problème
sur Xcas il y a un bouton autoscale qui s'adapte au graphe, ce n'est pas le cas avec maple ?
c'est un reglage automatique de la fenetre de visualisation
Dans ton exemple apres appui sur autoscale x varie de -0.1 à 1.05 et y de -0.36 à 3.3
de sorte que le graphe remplit la fenetre
c'est un reglage automatique de la fenetre de visualisation
Dans ton exemple apres appui sur autoscale x varie de -0.1 à 1.05 et y de -0.36 à 3.3
de sorte que le graphe remplit la fenetre
Est ce que Xcas est gratuit je ne l'ai pas à vrai dire
