Bonjour H_Aldnoer

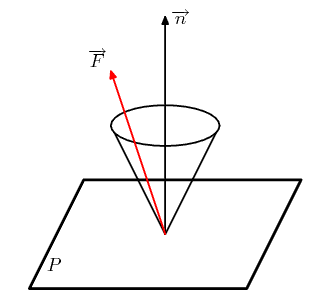

Je vois que tu approuves la qualité de ces garphiques, ne serait-ce pas moi l'auteur du second dessin ?

Je ne mets servis que et uniquement de LaTeX, (il faut impérativement compiler en .dvi puis .pdf éventuellement)

Je te mets le code

\documentclass[a4paper,10pt,dvips]{article}
\usepackage[latin1]{inputenc}
\usepackage[francais]{babel}
\usepackage{amsmath}
\usepackage{pstricks,pstricks-add}
\usepackage{geometry}
\geometry{margin=2.4cm} \pagestyle{plain}

\begin{document}

\begin{pspicture}(5,4)
   \psline[linewidth=1.5pt](0.5,0.5)(3.5,0.5)(4.6,2.1)(1.6,2.1)(0.5,0.5)\psline[linewidth=1.5pt]{->}(2.4,1.2)(2.4,4)
   \psline[linewidth=1pt](2.4,1.2)(1.6,3)\psline[linewidth=1pt](2.4,1.2)(3.2,3)\pscurve(1.6,3)(2.1,2.7)(3.2,3)(2.24,3.23)(1.6,3)
   \psline[linewidth=1.5pt,linecolor=purple]{c->}(2.4,1.22)(1.75,3.6)\put(2.5,2.3){$\varphi$}\put(2.05,2.95){$\theta$}
   \put(2.55,3.7){$\overrightarrow{n}$}\put(1.2,3.2){$\overrightarrow{F}$}\put(1.2,0.8){$P$}
\end{pspicture}\\

\end{document}

J'avoue c'est assez chiant à faire, mais quand on aime...

Sinon pour les graph tu peux très bien les faire sous LaTeX aussi. (j'ai un peu oublié les codes)

:D

Sinon tu peux toujours consulter le document à cette page :

Attention c'est presque une encyclopédie. (134 pges)

Bonne lecture

Oups

On se comprendra

Bonjour,

Personnellement j'utilise Mathematica pour les graphiques et Géoplan-Géospace pour les dessins.

A plus

slt

gratuit ?

un lien ?

merci

Pas top motivé par LaTeX ?

un peu difficile ...

j'essaye mais bon...

Bonjour,

Mathematica (payant) en version démo sur leur site :

Géoplan-Géospace (payant) : version gratuite utilisable sur le net (par contre je connais plus le lien).

A plus

Pour les grafiques, je trouve que Sine Qua None est tres bien et gratuit de sucroit.
Un tit tour sur Google et le tour est joué.

Sticky

Pour les graphiques on peut utiliser Metapost (fourni avec toute distribution LaTeX digne de ce nom) :

Mon dessin est quelque peu "saboté" car il m'aurait fallu déterminer les points de contacts avec l'ellipse ...

_____________________
Je suis nul en maths.

slt N_comme_Nul,

qu'est ce que Métapost ?

Il s'agit d'un logiciel qui fait le même travail que LaTeX pour la mise en page de textes mathématiques, sauf que lui s'occupe de dessins (vectoriels) au format de sortie EPS.

En fait, on décrit la figure.

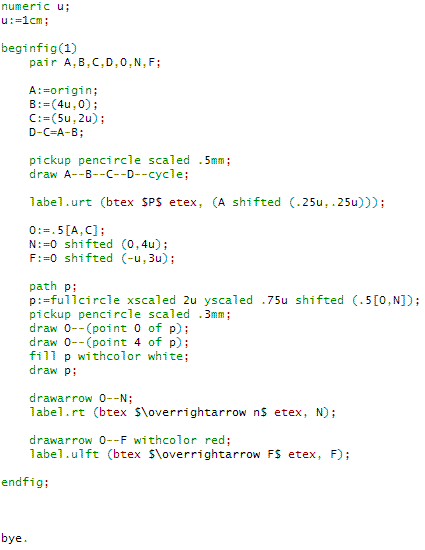

Un petit aperçu du code que j'ai utilisé pour faire la figure :

_____________________
Je suis nul en maths.

Voici un lien où tu pourras (attention ADSL recommandé pour tout charger) voir quelques exemples de code avec les sorties correspondantes :

_____________________
Je suis nul en maths.
