Bonjour,

Je vous sollicite afin d'obtenir votre aide sur le problème ci dessous:

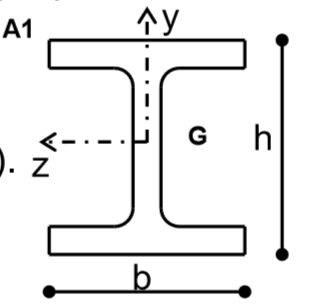

L'étude porte  sur un IPE 270.

A- Déterminer les contraintes normales et tangentes (en G et A1) pour la section la plus sollicitée, avec :  Mmax = -118,3 kN.m et V max = 27,69 kN.

B-Tracer les cercles de Mohr relatifs aux points G et A1.  Pour cela, on déterminera les contraintes normales et tangentes sur 2 facettes perpendiculaires situées au voisinage des points considérés en précisant :
- les centres des cercles de Mohr,
- leurs rayons,
- les valeurs des contraintes principales (contraintes normales min et max).


Pouvez vous éclairer ma lanterne S.V.P.

Vous souhaitant à tous une bonne soirée,


ES,
