Bonsoir,
J'ai un petit problème avec l'exercice n°2, la question n°1 de mon DM de mathématiques. Cela porte sur les figures dans l'espace et il faut dessiner la vue arrière du solide en vraie grandeur. Je n'ai pas fait de cours dessus, nous n'avions pas eu le temps, je ne sais vraiment pas comment m'y prendre. Dois-je le faire en perspective aussi, ou "à plat" ?
Voici mon énoncé:
On a empilé et collé 6 cubes de 4cm d'arête et un prisme droit de façon à obtenir le solide représenté ci-dessous. La hauteur du prisme est égale à la moitié de la hauteur des cubes.

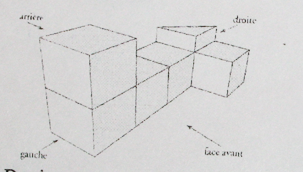

Je ne sais pas si j'ai le droit... Mais bon. Voici le solide en question:
Vue arrière du solide en vraie grandeur
* Tom_Pascal > image placée sur le serveur de l', merci d'en faire autant la prochaine fois Kaktus *

- Dessiner en vraie grandeur une vue de l'arrière du solide.

Merci aux personnes qui pourront m'aider.

Posté par
Glapion Moderateur
re : Vue arrière du solide en vraie grandeur 12-11-11 à 18:30

Bonsoir, non une vue par l'arrière ça n'est pas en perspective, c'est une vue à plat comme si tu regardais derrière les cubes.
Tu ne peux pas imaginer ce que l'on voit quand on regarde par l'arrière ?

Posté par
Kaktus
re : Vue arrière du solide en vraie grandeur 12-11-11 à 18:35

Ah d'accord merci.
J'étais parti sur quelque chose de plus compliqué, comme quoi, c'est simple, j'avais juste mal compris. Merci de m'avoir éclairée.
Par contre j'aurais juste une autre question. Pour le prisme qui est au dessus du cube, il me suffit de faire un petit rectangle au dessus d'un carré, en fait ?

Posté par
Glapion Moderateur
re : Vue arrière du solide en vraie grandeur 12-11-11 à 18:42

Oui, il est effectivement posé sur le cube puisque l'énoncé dit qu'il y a 6 cubes (le prisme ne va donc pas jusqu'en bas) donc tu verras la face arrière du cube et un rectangle posé dessus.

Posté par
Kaktus
re : Vue arrière du solide en vraie grandeur 12-11-11 à 18:44

Merci beaucoup pour votre aide.

Posté par
benji89190
proble me maths 31-01-15 à 11:52

bonjour a tous voila j ai un dm pour lundi a rendre voici le sujet:

On a empilé et collé 6 cubes de 4 cm d'arête et un prisme droit de façon à obtenir le solide représenté ci-dessous.La hauteur du prisme est égale à la moitié de l'arête des cubes.







AIDEZ MOI SVP

Posté par
Glapion Moderateur
re : Vue arrière du solide en vraie grandeur 31-01-15 à 12:42

Mais c'est la même figure ?
Et alors ? il n'y a pas de question dans ton post ?

Posté par
NathCC
Représentation du prisme 24-04-15 à 11:33

Je sais qu'il est un peu tard pour corriger ton exercice Mais la représentation du prisme ne peut pas être un rectangle puisque ses faces rectangulaires sont visibles de devant et à gauche (si on ne prend pas en compte le cube qui gène la vue), C'est pourquoi j'ai pensé le représenter avec un triangle (je fais l'exercice en ce moment même), qu'en pensez-vous ?

Posté par
mathafou Moderateur
re : Vue arrière du solide en vraie grandeur 24-04-15 à 12:46

Bonjour,

un triangle pour le prisme ce serait une vue de dessus.

un prisme en perspective "vu de derrière" serait un truc du même genre que "vu de devant" : deux triangles pour les deux bases et trois parallélogrammes pour les faces (en cachant les arêtes qui doivent l'être)
à voir dans quel cas ces parallélogrammes (tout au moins certains) ne seraient pas des rectangles, certes.

maintenant il faut savoir si l'énoncé demande une vue arrière "droit dans les yeux" (donc une "perspective" avec l'angle des fuyantes = 90° et le rapport 0)
ou une vue en perspective, la face arrière étant en vraie grandeur (= parallèle au plan du dessin)

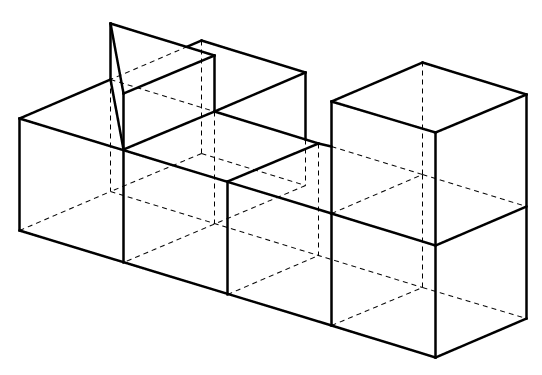

pour mieux comprendre comment est "foutu" ce solide une vue "de l'autre côté" en perspective (oblique, rien en vraie grandeur donc) avec les arêtes cachées en pointillé :

Vue arrière du solide en vraie grandeur

Posté par
NathCC
re : mathafou 24-04-15 à 12:56

Merci pour l'info, je comprend mieux grâce à cette image, bonne journée

Posté par
Diego974
re : Vue arrière du solide en vraie grandeur 22-10-20 à 12:15

Bonjour, pourriez-vous m'aider pour la représentation vue de droite de ce solide  ?
Comment représenter le prisme ?

Merci par avance

Posté par
Glapion Moderateur
re : Vue arrière du solide en vraie grandeur 22-10-20 à 12:39

Avec le beau dessin de mathafou c'est pas bien compliqué de concevoir la vue de droite.
le prisme est un simple rectangle vu de droite.
Seul petit piège, on voit le haut du cube qui est empilé au second étage à gauche.

Lance toi ! propose quelque chose.

Posté par
Diego974
re : Vue arrière du solide en vraie grandeur 22-10-20 à 12:46

On dessine 2 carrés ( de 4 cm de côté )
ensuite sur le 2 ème carré je dessine un rectangle de largeur 2 cm de et de longueur 4 cm
enfin sur le rectangle, je dessine un autre rectangle de largeur 2 cm et de longueur 4 cm
( pour le haut du cube du second étage )

C'est bien cela ?

Posté par
Glapion Moderateur
re : Vue arrière du solide en vraie grandeur 22-10-20 à 12:48

oui ça a l'air bon.

Posté par
Diego974
re : Vue arrière du solide en vraie grandeur 22-10-20 à 12:51

ça a l'air bon ou c'est bon ? lol

Posté par
mijo
re : Vue arrière du solide en vraie grandeur 22-10-20 à 18:46

Bonjour à tous

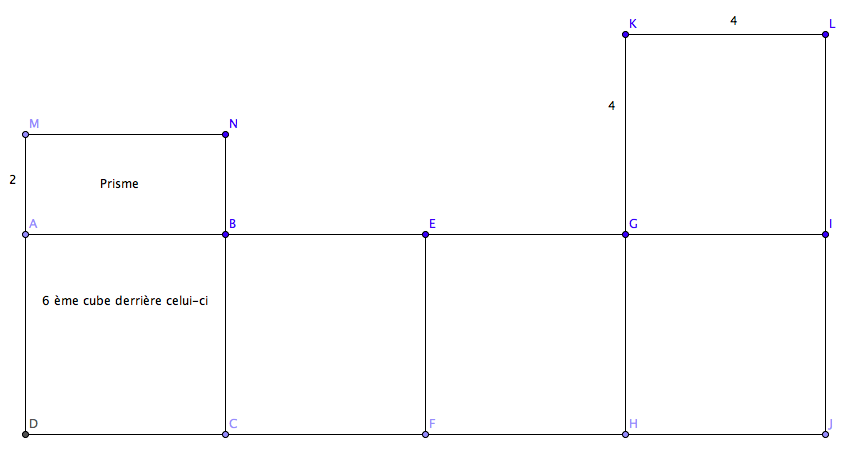

Vue de l'arrière en vraie grandeur

Vue arrière du solide en vraie grandeur

Posté par
Diego974
re : Vue arrière du solide en vraie grandeur 22-10-20 à 18:55

Merci
mais pour moi c'était une vue de droite....

Posté par
mijo
re : Vue arrière du solide en vraie grandeur 22-10-20 à 19:11

Diego974
Regarde sur le dessin de Kaktus, où se trouve la flèche qui indique l'arrière. Sous entendu, vue de la face arrière. Si tu te places à l'arrière tu vois les 2 cubes superposés à droite.

Posté par
mathafou Moderateur
re : Vue arrière du solide en vraie grandeur 22-10-20 à 19:33

Bonjour mijo
la question actuelle est de demander une vue de droite

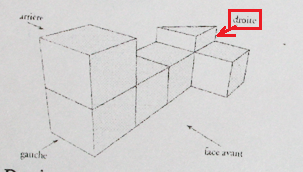

c'est à dire une vue de ce côté là :

Vue arrière du solide en vraie grandeur

la discussion n'était pas terminé, uniquement parce que Diego974 (le demandeur actuel avec sa question actuelle) n'est pas convaincu de ce qu'il a fait lui-même bien qu'on lui ait répondu "cela me semble bon"

bref il a juste un manque de confiance en lui ..
les maths ça ne consiste pas à voter en fonction de l'opinion des autres mais à se convaincre soi-même

(et si c'était mauvais, on lui, aurait dit que c'était mauvais )

Posté par
Diego974
re : Vue arrière du solide en vraie grandeur 23-10-20 à 06:24

Bonjour, merci
Ma représentation de la vue de droite a été faite
