on donne un plan (P)et deux points A et B de ce plan. On designe par (C) le cercle de diamètre AB dans (P). (d) est la droite orthogonale a au plan (P) passant par A. S est un point de (d) distinct de A. M est un point de (C) distinct de A et B. I est le projeté orthogonal de A sur la droite (SB) et H est le projeté orthogonal de A sur la droite (SM).
1)Faire une figure précise respectant les règles de la perspective cavalière. Le plan (P) étant dessiné comme plan horizontal avec un angle de fuite égal à /6. La droite (d) étant dessinée verticale et le segment AB horizontal avec AB=8 et AS=10, l'unité graphique étant le centimètre. Le point S étant placé au-dessus de (P), le point M étant pris sur le cercle (C) devant le plan (SAB) et tel que l'angle ABM soit égal a /6.
2)Démontrer que (BM) est orthogonale au plan (SAM)
3)Démontrer que (AH) est orthogonale à (BM)
4)En deduire que (AH) est orthogonale à (SB)
5)Montrer que le plan (Q)=(AHI) est indépendant du choix de M
6)Montrer que H est sur un cercle fixé du plan (Q), le cercle (). Caracteriser le cercle ()
7)Si M=A, quel est le point H?
Si M=B, quel est le point H?
8)On prend sur () un point distinct de A et I. Montrer que le plan () coupe le plan (P) suivant une droite () qui recoupe le cercle (C) en un point .
Quel est le point associé à ?
Deduire des questions précédentes, l'ensemble des points H lorsque le point M decrit le cercle (C).
Merci d'avance!!
*** message déplacé ***
on donne un plan (P)et deux points A et B de ce plan. On designe par (C) le cercle de diamètre AB dans (P). (d) est la droite orthogonale a au plan (P) passant par A. S est un point de (d) distinct de A. M est un point de (C) distinct de A et B. I est le projeté orthogonal de A sur la droite (SB) et H est le projeté orthogonal de A sur la droite (SM).
1)Faire une figure précise respectant les règles de la perspective cavalière. Le plan (P) étant dessiné comme plan horizontal avec un angle de fuite égal à /6. La droite (d) étant dessinée verticale et le segment AB horizontal avec AB=8 et AS=10, l'unité graphique étant le centimètre. Le point S étant placé au-dessus de (P), le point M étant pris sur le cercle (C) devant le plan (SAB) et tel que l'angle ABM soit égal a /6.
2)Démontrer que (BM) est orthogonale au plan (SAM)
3)Démontrer que (AH) est orthogonale à (BM)
4)En deduire que (AH) est orthogonale à (SB)
5)Montrer que le plan (Q)=(AHI) est indépendant du choix de M
6)Montrer que H est est sur le cercle () fixé du plan (Q)
7)Si M=A, quel est le point H?
Si M=B, quel est le point H?
8)On prend sur () un point distinct de A et I. Montrer que le plan (SAN) coupe le plan (P) suivant une droite (d') qui recoupe le cercle (C) en un point M'.
Quel est le point H' associé à M'?
Deduire des questions précédentes, l'ensemble des points H lorsque le point M decrit le cercle (C).

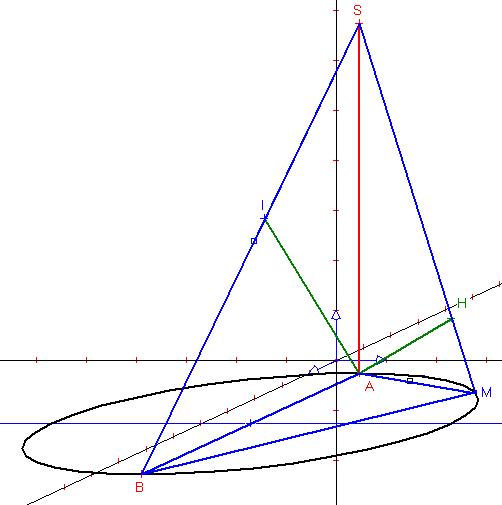

tu as pas une figure déjà faite pour nous la scanner??

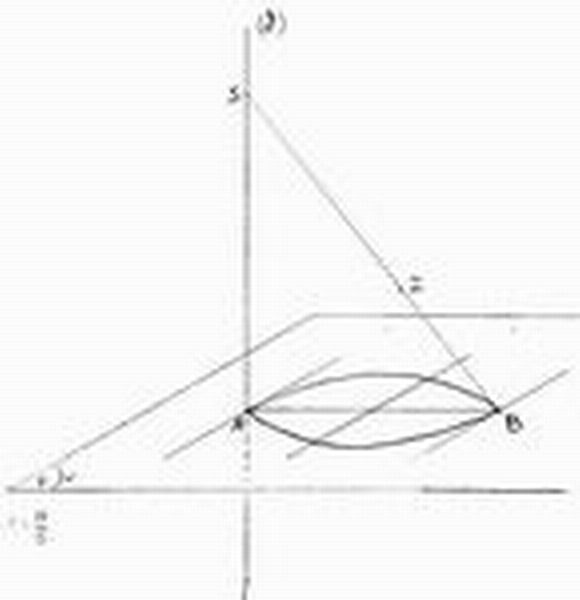

voila un apercue de la figure la qualité est pas super
bonjour , j'ai un peu de retard ce matin.
1/ ; la figure c'est fait ;
2/ ; pour qu'une droite soit orthogonale a un plan , il faut et il suffit que la droite soit orthogonale a 2 droites de ce plan. avec pour corollaire si une droite et un plan P sont orthogonaux tout vecteur directeur de la droite est orthogonal a tous vecteurs du plan ce qui se traduisait il y a quelques annees par toute droite perpendiculaire a un plan est orthogonal a toutes les droites de ce plan.
BM est perpendiculaire a AM ( triangle ABM rectangle )
BM est orthogonale a la droite d donc SA
BM etant orthogonale a 2 droites du plan SAM est perpendiculaire a ce plan.
3/ ; AH est othognal a BM;
AH est situe dans le plan SAM qui est perpendiculaire a BM donc d'apres le corollaire de mon theoreme cite en 2 , BM est orthogonal a toutes les droites de ce plan.
4/ ; AH est orthogonal a SB
AH est perpendiculaire a SM
AM est perpendiculaire a BM
AH est donc orthogonal a toutes les droites du plan forme par SBM et en particulier SB.
5/ ; plan Q independant de M .
en effet il est forme du point A de la droite AI et il est perpendiculaire a la droite SB...
6 et 7 / ; les 2 questions vont ensemble il s'agit d'un cercle de diametre AI et situe dans le plan perpendiculaire a SB passant par A et I
si M = A H = A
si M = B H = I
8/ je pense que le plan () coupe le plan (P) suivant une droite perpendiculaire a AB , dans le plan ABM et passant par A.
voila ce que j'ai trouve mais je crains qu'il ne soit trop tard.
a plus tard pour tes commentaires
