Bonjour tout le monde,je ne comprends pas ces questions:
Le réservoir est fermé :
-à la base par une dalle cylindrique en béton de diamètre EH et d'épaisseur 0,5m
-au sommet par une dalle cylindrique en béton de diamètre EH et d'épaisseur 0,1m
Calculer le volume de la paroi latérale, le volume des deux dalles de bases et le volume total de l'ouvrage en béton.
je ne sais pas comment représenter(le croquis) le réservoir fermé avec les deux dalles
Où est la paroi latérale si le réservoir sera fermé par les deux dalles?
Pouvez-vous m'expliquer un peu ?

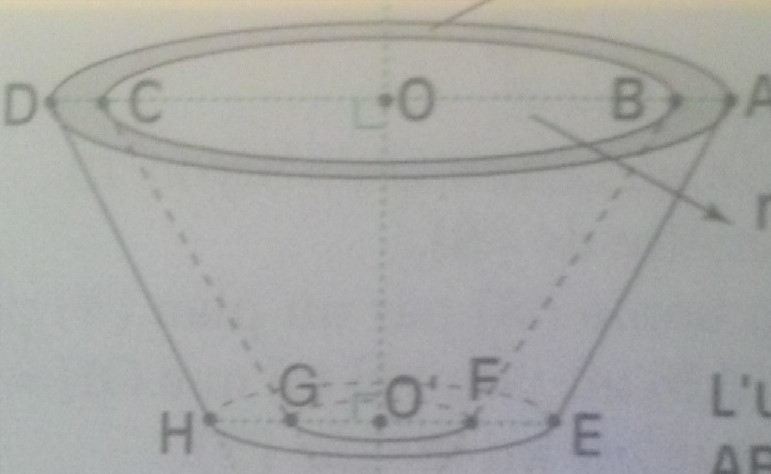

Voici le schéma du réservoir que j'ai pris en photos
Bonsoir
BC=EH ???
On peut supposer que celle du bas est extérieure
et celle du haut intérieure???
OO' =???
voici les données
AB=CD=0,1
EF=GH=0,5
OA=OD=5
O'E=O'H=4
OO'=3
Les dimensions BC ,EH peuvent être trouvées par le Théorème de thalès
ce qui me pose de problème c'est de représenter le réservoir fermé avec les deux dalles cylindriques
Bonjour,

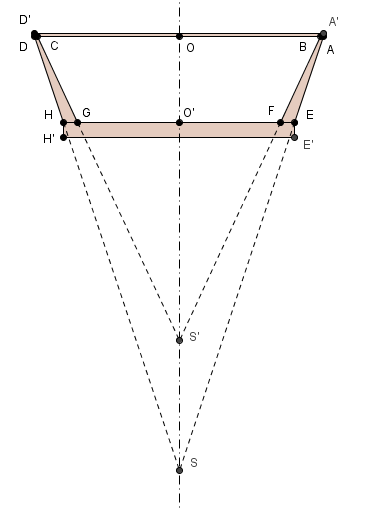

pour moi vue en coupe c'est ça :
(avec les données numériques fournies)
le fond est un cylindre de diamètre EH et de hauteur (épaisseur) EE' = 0.5 m, c'est écrit dans l'énoncé
et le couvercle un cylindre de diamètre AD et de hauteur (épaisseur) 0.1m
(erreur de recopie de l'énoncé, ce que tu as écrit : couvercle et fond de même diamètre, ne rime à rien)
les deux troncs de cône n'ont pas le même sommet, sinon on aurait EF < AB ce qui n'est pas.
la paroi latérale est ce qui est entre les deux troncs de cône, donc la différence entre les volumes des deux troncs de cône
Thalès permet de trouver OS : dans les triangles OSA et la parallèle O'E, OK pour OS = 15 et donc O'S = 12
et idem pour calculer OS' dans le triangle OS'B et la parallèle O'F
ceci permet de calculer les volumes des cônes concernés, et donc des troncs de cône, et par différence le volume de la paroi latérale.
les cylindres du fond et du couvercle "coulent de source" (direct formule du volume d'un cylindre dont on connait déja les dimensions)

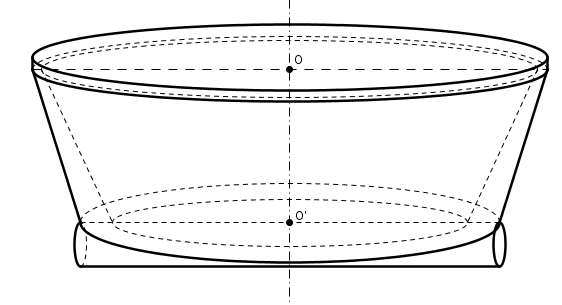

Merci beaucoup,donc le volume de dalle de base inférieure est égale pi*rayon*rayon*hauteur avec rayon=EE' et hauteur=EH ?
Je ne pige pas bien
??????? n'importe quoi !
tu manques totalement de bon sens en fait.
imagine un pot de fleur, le fond a pour diamètre la base du pot de fleur, pas l'épaisseur du fond !
il est évident que la dalle de base inférieure est une rondelle et pas un cylindre allongé !!!
le rayon est le rayon de la base = O'H = 4
et la hauteur c'est l'épaisseur de la "rondelle" = EE' = 0.5 m
je m'adressais bien sur à mazanaexpo

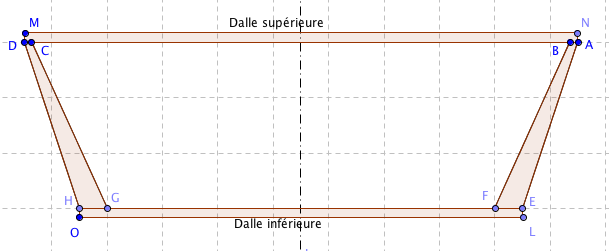

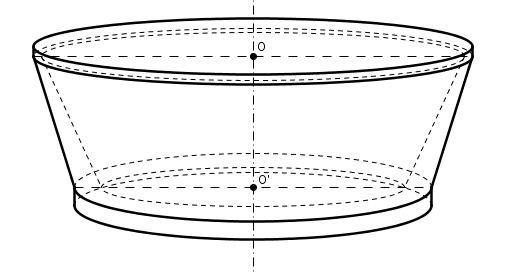

ton dessin, mijo, est le même que le mien, aux dimensions près puisque il est dit dans l'énoncé que l'épaisseur du fond est de 0.5m, supérieure à celle du couvercle qui est de 0.1
(mon dessin est à l'échelle exacte).
