Multiplexeur -structure machine

Posté par
datasciecectt 31-12-21 à 18:48

Bonjour,
dans cet exercice suivant ils nous demandent de:
réaliser la fonction f(a,b,c)=Σ mintermes(0,1,2,7) { c'est à dire que

f(a,b,c)= a(bar)*b(bar)*c(bar)*e0+a(bar)*b(bar)*c*e1+a(bar)*b*c(bar)*e2+a*b*c*e7.
(en utilisant la table de vérité on obtient 8 cas le premier cas qui est e0 le deuxième e1 jusqu'à e7.
puisque c'est la somme des mintermes de e0 et e1 et e2 et e7...j'espère que c'était clair.}
a l'aide d'un:
Mux 8 vers 1
mux 4 vers 1
Mux 2 vers 1
-----

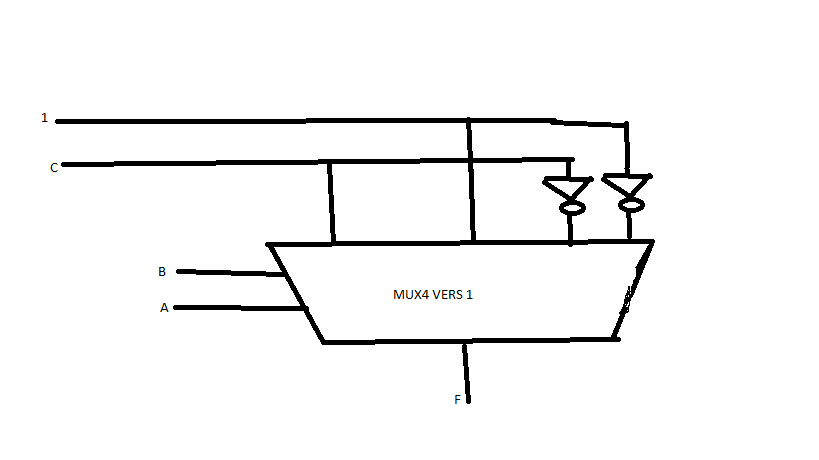

Je n'ai pas eu de problème avec le mux 8 vers 1 mais pour le mux 4 vers 1 j'ai trouvé ça (j'ai utilisé Paint):

Multiplexeur -structure machine

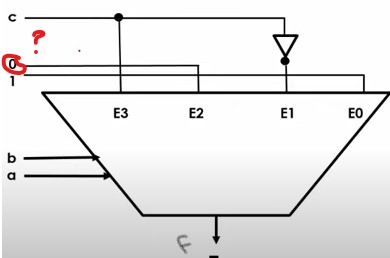

mais dans la correction c'était pas la même chose pourquoi ajouté le 0 alors qu'on peut utiliser un inverseur?

Sur ce passez une bonne journée et merci d'avance.

Posté par re : Multiplexeur -structure machine 01-01-22 à 13:02

Bonjour,

Pour un multiplexeur 4 vers 1, on a :
Si a=0 et b=0 alors F=E₀
Si a=0 et b=1 alors F=E₁
Si a=1 et b=0 alors F=E₂
Si a=1 et b=1 alors F=E₃

Sur ton schéma, on voit E₀=!1=0. Or, d'après la définition de F, on devrait avoir 1 (1ère erreur).
Ensuite (2ème erreur), on voit que E₂=1. Or d'après la définition de F, on devait avoir 0.
E₁ et E₃ sont corrects.
Le schéma proposé par la correction est correct : on a bien E₀=1, E₁=!c, E₂=0 et E₃=c

Remarque : j'ai noté « !c » ce que tu as noté « c(bar) » c'est à dire la négation de c.
