Bonjour,
J'aurai besoin de votre aide pour un exercice de perspective cavalière.

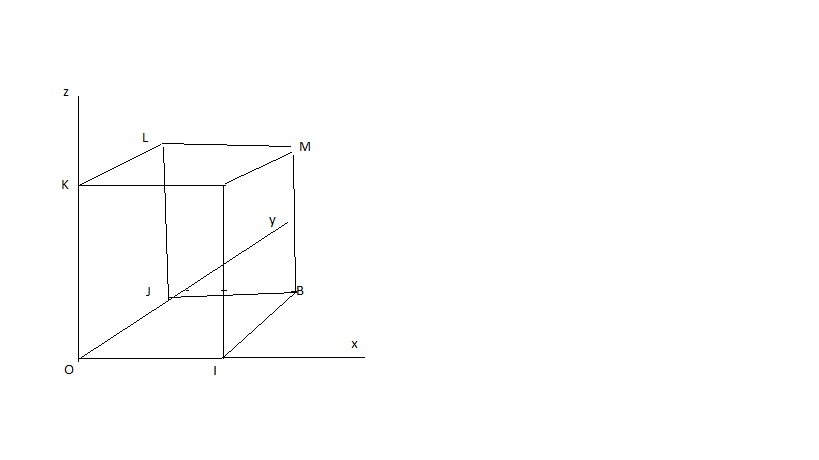

Dans un repère orthonormé (O,I,J,K)de l'espace on place un cube de 10 cm.
OI=10 ; OJ=10 ; OK=10
Juste qu'ici ça va encore
Tracer le solide en perspective cavalière on prendra α=30° ; U=1cm ; k=0.4
Pour cette partie je ne sais pas ce que veulent dire α, U et k et ce qui faut en faire
On enlève de la matière au cube comme suit
Perçage au centre de la face INMB parallèlement à (O,x) et sur toute la profondeur, diamètre 8cm
Ici je sais quoi faire, mais je ne sais pas le représenter
Coupe suivant le plan (INL), on conserve le solide contenant le point M.
Coupe suivant le plan d'équation z=8, on conserve le solide contenant B.
Et là je suis complétement perdu !!
Merci d'avance pour votre aide
tmonn
dans la 1ere partie il faut tracer ce cube avec les parametres demandés.
l'angle correspond a l'inclinaison des lignes de fuites.
sur le dessin fourni on doit retrouver l'angle de 30° au niveau de (xIB)
(IOJ).
pour le U je pense qu'il s'agit de l'unité seulement.
pour le k, le coefficient de reduction des lignes de fuites
10x0.4=4 cm
tu commences par faire un carre de 10x10 cm sur le plan frontal (normal)
ensuite tu cherches l'angle de 30° au rapporteur
et enfin tu traces IB de longueur 4 cm sur le dessin pareil pour OJ, KL et ...
apres je peux pas dire plus.
pas evidement de dessiner sur le forum
