Bonjour à tous, en bref je commence en ce moment le statique au Lycée et je n'y comprends vraiment rien, c'est pourquoi je vous demande un coup de main. Un DM m'a été donné et le voilà :

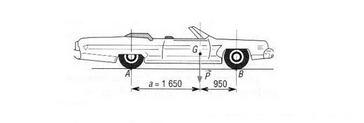

Le poids P de la voiture est de 2100 daN.
On l'appellera le solide V, le sol sera appelé le solide S.
La voiture est à l'arrêt, on suppose toutes les forces verticales, la résolution sera donc algébrique.
1° partie
J'ai fait la question 1 et 2.
3. Ecrire la projection sur l'axe de cette somme en utilisant les normes des forces. C'est l'équation 1.
4. Ecrire que la somme vectorielle des moments au point A de toutes les forces appliquées sur V est nulle.
5. Développer le calcul de cette somme avec l'expression des forces et des bras de levier. C'est l'équation 2.
6. Calculer l'une des forces inconnues avec l'équation 2.
7. Reprendre l'équation 1 pour calculer la deuxième force inconnue.
2° partie :
On reprend la même situation : la voiture à l'arrêt mais cette fois-ci, on mesure les charges par essieu du véhicule sur une bascule. On trouve en A une charge de 1 140 kg et en B une charge de 1 220 kg. On rappelle que la gravité g est approximée à 10 m/s2.
1. Calculer le poids de la voiture.
2. En écrivant la somme des moments au point A, calculer la nouvelle distance a du centre de gravité de la voiture au point A.
Merci beaucoup de votre aide.
3. Fa + Fb - P = 0 par application du théorème de Newton
4. en vecteur : M(P) + M(Fb) = 0
5. en projection sur l'axe perpendiculaire au plan du dessin : -1650.P + 950.Fb = 0
tu suis jusque là ?
désole mais je viens de renseigner et ça j'y arrive , si il s'agit bien de repérer les point d'application : ex :B1/2 , A3/4 ...
