Bonjour,

a) Merci pour pour la première réponse

b) Pour la projection orthogonale, quand on parle de projection orthogonale à vues multiples
(http://www.casimages.com/img.php?i=130417054952193962.png) c'est quand on projette l'objet dont la face que l'on souhaite obtenir dans le plan projection est parallèle à celui ci alors? (si j'ai bien compris ^^)

Donc pour réaliser les 6 vues, il faut tourner chaque face pour qu'elles soient parallèles au plan et la projeter?

c) sur un autre fichier je vois :
Projection orthogonale (sert de base à la représentation par vues multiples et ne donne pas
de vue en perspective).

avec l'observateur à l'infini et les lignes de rappel parallèles entre elles et perpendiculaires au plan ==>image : http://www.casimages.com/img.php?i=130417055445303579.png

Est-ce donc tout simplement un cas particulier de la projection orthogonale? Je pensais que par définition la projection orthogonale c était projeter l'objet dans le plan de projection, avec comme condition que le plan est la face souhaitée soit parallèles.

Voici un autre lien expliquant assez bien le principe que je comprends de la perspective orthogonale.

http://www.zpag.net/Tecnologies_Indistrielles/projections_orthogonales_normali.htm

Je ne vois pas où l'on peut tourner l'objet (et donc le regard n'est plus perpendiculaire à la face de l'objet)

Je ne dis pas que tu te trompes (je n'y connais pas grand chose) car quand je tape projection orthogonale sur le net je vois des photos ou l'objet est représenté avec plusieurs faces sur une seule image (ce que tu m'as expliqué)

Pour moi une projection orthogonale veut dire que l'objet est projeté par des lignes orthogonales au plan unique de projection
et c'est tout
dans une projection oblique, les lignes de projection sont parallèles à une direction fixe qui n'est plus orthogonale au plan de projection.
dans ce sens les projections donnent ... exactement des vues "en perspective"

cela n'a pas grand chose à voir avec la représentation par des projections orthogonales multiples qui donnent les vues industrielles

dans une vue industrielle on veut absolument que les vues de l'objet soient "en vraie grandeur" ( à l'échelle) ce qui permet de faire des mesures, des constructions etc.
et les seuls objets qui se projettent en vraie grandeur sont les objets parallèles au plan de projection.
On choisit donc ce plan de projection pour "montrer" des parties choisies en vraie grandeur
Et pour avoir les vraies dimensions de tout, il faut bien plusieurs projections
cela revient comme expliqué à projeter l'objet sur des plans d'un repère, ce qui donne en fait les coordonnées directement de chaque point de l'objet dans ce repère.

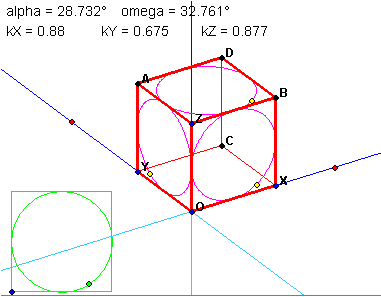

dans une perspective on choisit de voir une et une seule projection "sous un angle de vue intéressant"
cet angle de vue est choisi plus ou moins librement
et cela revient aussi bien à faire tourner l'objet, qu'à faire tourner l'observateur autour de l'objet, c'est pareil
et une fois qu'on a choisi cette position, on fait la projection.
les moyens informatiques modernes permettent de calculer cette projection "instantanément" et donc de "faire tourner l'objet", ou de "tourner autour" de façon interactive.
Il n'empèche qu'une perspective est le choix d'une projection (orthogonale au plan de projection ou pas) selon un angle de vue choisi
une fois choisi rien ne tourne.
et on choisit bien entendu pour que ce soit intéressant cette vue !!
pas une vue où tout se projette sur une même ligne.

Ok donc je garderai l'idée de projeter orthogonalement les sommets de l'objet sur le plan de projection peu importe l'orientation de l'objet.

Si on désire réaliser les différentes vues, alors on place la face voulue pour qu'elle soit parallèle au plan de projection.


Si je me trompe n'hésite pas.

Merci bien de ton aide

OK c'est tout bon.
