épure symétrie d'un cube
bonjour tout le monde,
Pourriez- me corriger cet exercice svp?
merci d'avance.

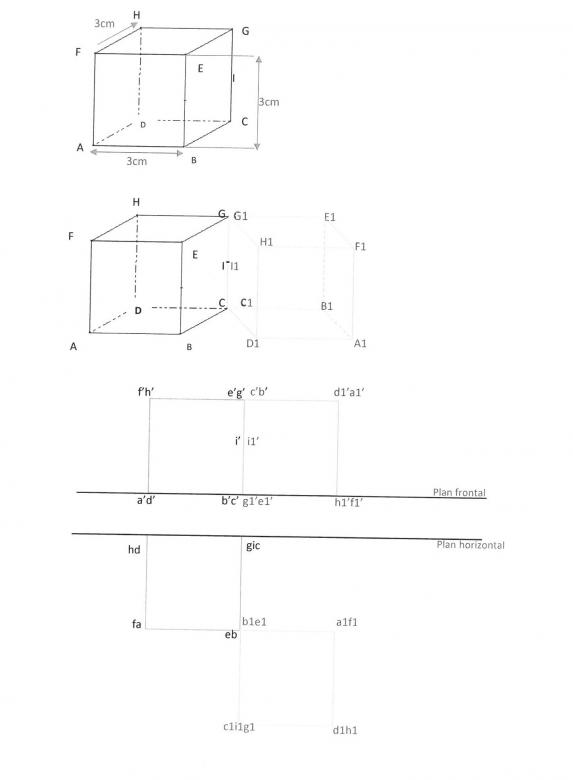

voici l'énoncé:
6. On donne un cube ABCDEFGH de 3cm de côté, dont une face ABCD est dans le plan horizontal, la face ABEF dans le plan frontal de projection.
6.1 construire l'épure de ce cube en nommant tous les sommets
6.2 tracer sur cette épure le symétrique de ce cube par rapport au milieu ‘I' d'une arête verticale non dans le plan frontal (CG ou DH)
Bonjour,
une face ABCD est dans le plan horizontal, la face ABEF dans le plan frontal de projection.

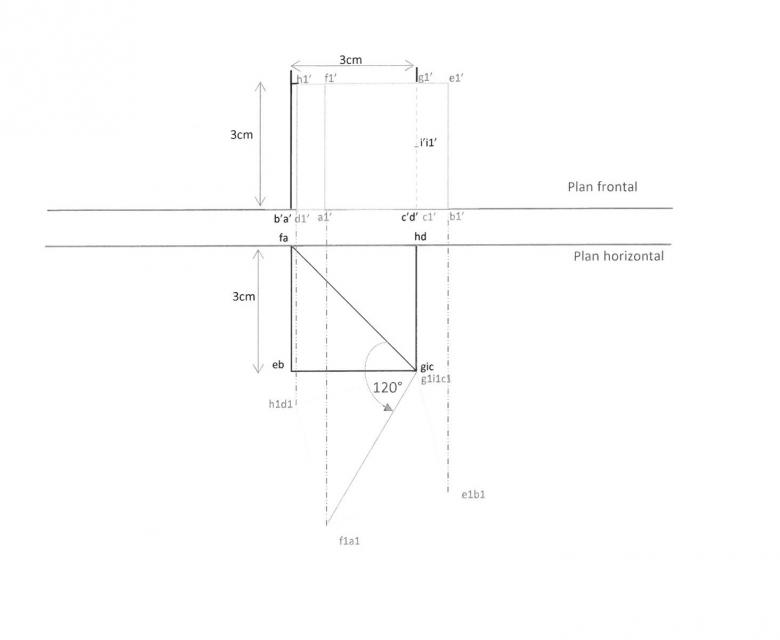

Je ne suis pas d' accord avec l' épure du cube.
Il me semble pourtant que, d'après l'énoncé, l'arête AB du cube, appartenant au plan horizontal et au plan frontal, devrait appartenir à leur intersection qui est la ligne de terre . . . . (pourquoi traces-tu deux ligne de terre ?)
bonjour tout le monde
d'abord je te remerci priam pour ta réponse ...

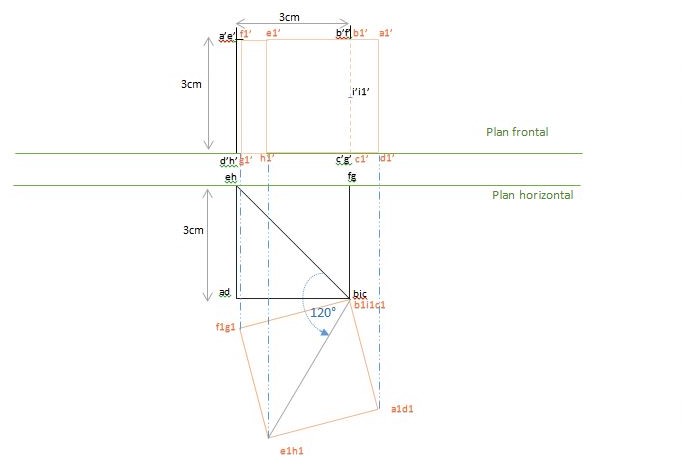

j'ai refais l'épure sa symétrie du cube . je voudrais savoir si c'est correct merci de bien vouloir me corriger
bonjour tout le monde
d'abord je te remercie priam pour ta réponse ...
j'ai refais l'épure et la symétrie du cube . je voudrais savoir si c'est correct merci de bien vouloir me corriger

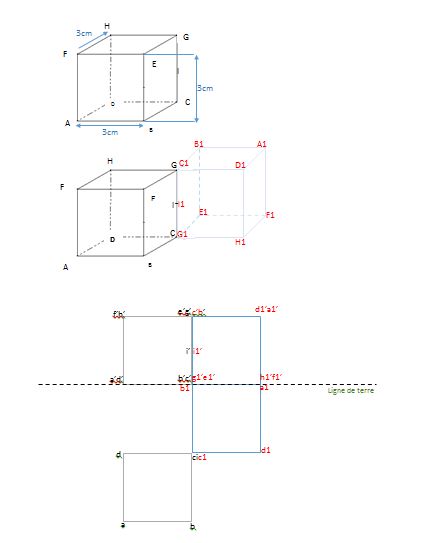

Il me semble que ta figure de 14h47 n'est pas correcte.
B1 A1
D CIC1 D1
A BABCD étant la face inférieure du cube, son symétrique par rapport au point I milieu de l'arête CG est le carré A1B1C1D1 qui délimite la face supérieure du cube symétrique.
N'est-ce pas ?
merci priam ..cad on aura:
un carré A1B1C1D1 qui délimite la face supérieure du cube symétrique
un carré E1F1G1H1 qui délimite la face inferieure du cube symétrique?

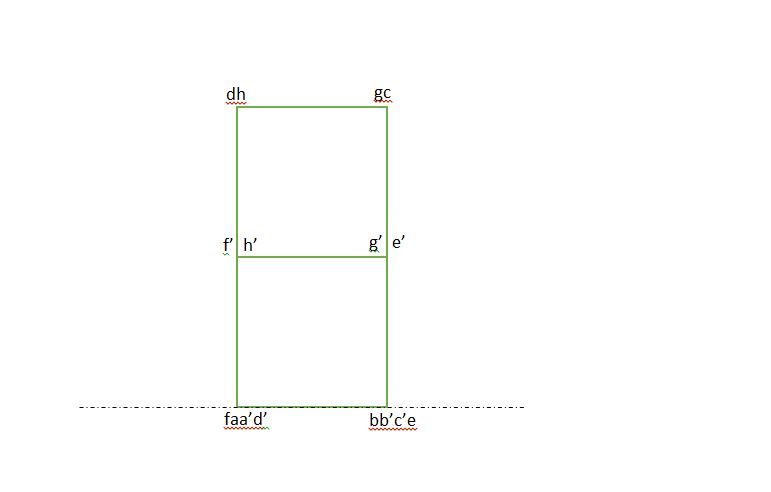

L'épure ? En projection horizontale, elle devrait présenter la forme suivante :
- A----------B------ ligne de terre ----
D CG1 F1
H1 E1Ces lettres sont celles des sommets des faces inférieures des deux cubes.
Bonjour,
il me semble que les E1...H1 ne correspondent pas à l'ordre farfelu de l'énoncé (contraire aux bonnes moeurs pour le nommage habituel d'un prisme, un cube est un prisme)
au passage d'ailleurs EFGH n'est pas un carré
c'est EFHG le carré de la face supérieure
etc
bonjour Priam ,

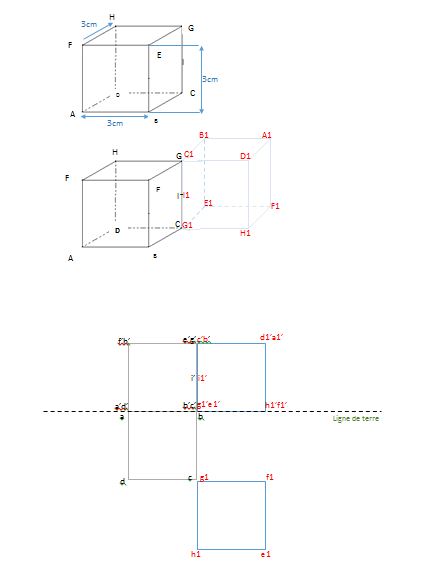

merci pour ton aide...et voila j'ai refais l'épure ...j'espère que cette fois-ci, je ne me trompe pas

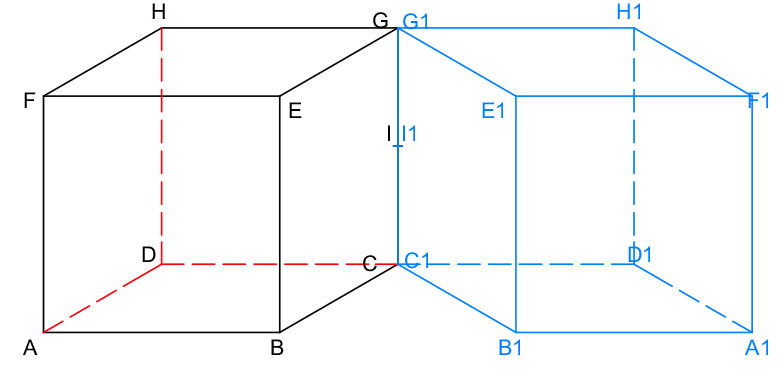

Je suis entièrement d'accord sur ton avant-dernière figure (les deux cubes en perspective).
Quant à l'épure qui suit, difficile de la vérifier. Je remarque que les noms des sommets des cubes suivent une orientation différente de la précédente :
A B au lieu de D C
D C A B
et qu'il y a des oublis; par exemple, le point noté h1 devrait être noté h1 d1 .
Comme je te l'ai déjà dit, c'est ta figure montrant les deux cubes en perspective qui est bonne.
Il suffirait que tu la fasses pivoter de manière à amener l'arête BA en haut de la figure, pour en déduire l'épure avec la ligne de terre passant par cette arête.
