Bonjour,

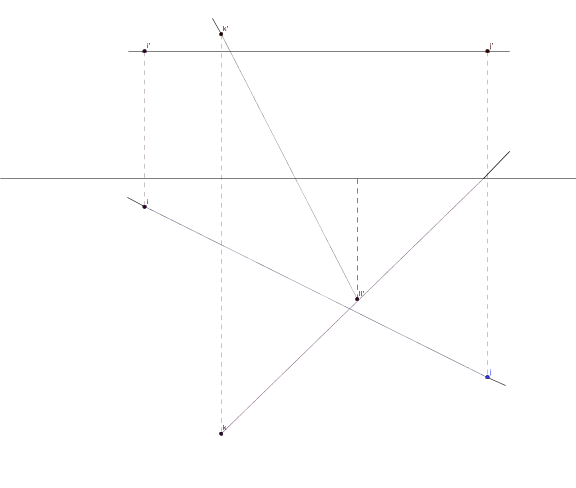

mon exercice consiste à construire la perpendiculaire commune aux droites IJ et KL et en mesurer la longueur et voici l'epure.merci
Bonjour,
Je ne comprends pas ton épure.
D' accord pour la droite (iji'j') qui semble être une horizontale.

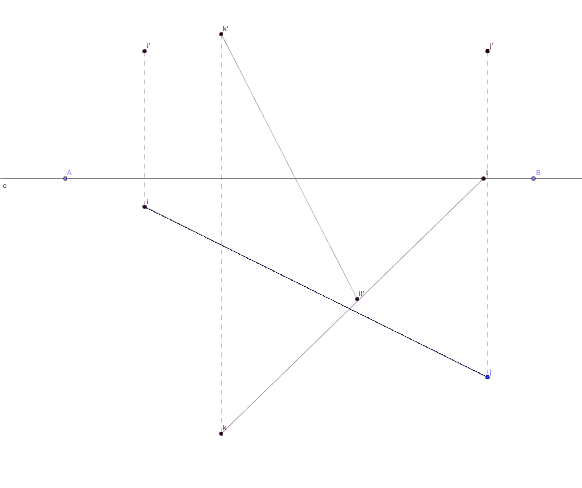

Mais pour la droite , je ne comprends pas où sont les projections l et l' de
Je vois 2 points l et l' confondus et un 3ème sur la ligne de terre ???
reponse
l et l' sont confondus sur l'epure et le 3eme point n'existe pas, je n'ai pas su dessiner.sinon je vous ai representé le dessin comme il est sur mon livre.
Re,
La construction est assez compliquée...
Il va me falloir du temps mais j' ai autre chose à faire pour l'instant. Donc à ce soir....
J' espère que tu comprendras les explications qui iront avec l' épure.
A moins que quelqu' un se dévoue entre temps.
A plus tard...
Re,
L' épure est absolument illisible(j' ai d' ailleurs abandonné). Je te donne les grandes lignes.

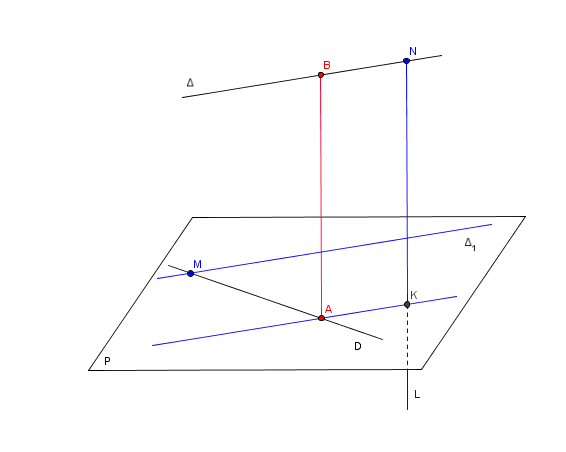

Soit et les 2 droites données. La perpendiculaire commune à ces 2 droites est perpendiculaire au plan déterminé par et la parallèle à menée par un point de .
La direction de cette perpendiculaire est donc connue.
On est donc ramené à mener une droite de direction donnée et s' appuyant sur 2 droites données.
1) On construit le plan défini par et (// )
2)On mène par un point de la perpendiculaire au plan (à l' aide d'une frontale et d' une horizontale de ce plan).
3)On cherche l' intersection de avec le plan
4)On mène par le point la parallèle à et on on obtient son point d' intersection avec
Mais tout ça n' est pas facile...
Re,

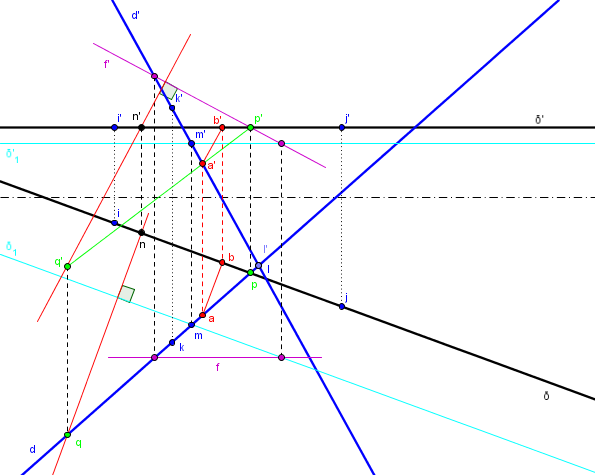

J' ai eu des remords; voilà ce que je qualifiais d' illisible au dessus (au cas où tu repasses ici).
Les notations reprennent celles du schéma de 17h31.
Par un point de , on mène la parallèle à
est une frontale du plan .
Par un point de , on abaisse la perpendiculaire sur le plan .
L' intersection de de avec le plan a été obtenue en utilisant le plan auxiliaire vertical projetant horizontalement .
La perpendiculaire commune est la droite parallèle à passant par .
Je doute que tu t' y retrouves
Bonsoir,
merci pour votre reponse, en m'aidant du cours et de votre explication precedente j'ai essayé de faire l'exercice mais j'ai trouvé ab en position verticale.faux donc.je suis entrain de lire c'est vrai que je me perds car certains points je ne sais pas s'ils sont pris arbitrairement car leur position changerait la valeur de ab.je n'ai pas envoyé l'epure car je n'arrivais pas à la faire. sur papier c'est deja compliqué.
Merci Kévin
Je trouve qu' il est dommage qu' il n' y ait pas de "descro" dans le secondaire. Ce serait formateur. Quand on domine un petit peu, la géométrie dans l' espace devient "évidente"; penser projections, intersections ou sections et autres devient un réflexe, (j' allais dire un automatisme, ce qui risque de déplaire...)
Et puis c' est très plaisant...
