géométrie descriptive: pyramide
bonjour,
le problème est le suivant:
une pyramide régulière a pour base un carré ABCD de 3,5 cm de côté.
Le point A a pour coordonnées (en cm) x = 4,5
y = 6,25 et z= 0
Le côté AB est dans le plan horizontal et fait avec la direction Oy un angle de 30°. Le plan de base forme avec le plan horizontal un dièdre de 40 °.La hauteur de la pyramide, qui est entière située dans le premier dièdre, est de 4 cm.
Construire les 2 projections de cette pyramide et ponctuer
(cf épure N° 12 ci joint)
rmq: il faut chercher le changement de plan qui fera apparaitre en vraie grandeur le rectiligne du dièdre que forme le plan du carré avec le plan horizontal.
Merci pour votre aide
Bonjour,

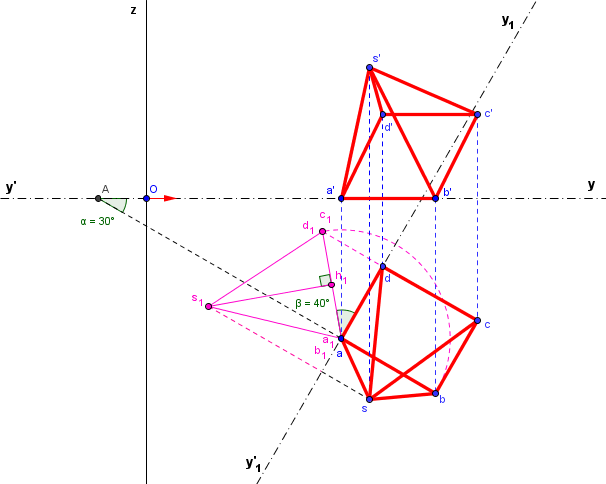

J' ai utilisé un changement de plan frontal.
Le plan frontal auxiliaire choisi est le plan passant par a,a' et perpendiculaire au plan horizontal. D' où une nouvelle ligne de terre intersection de ce plan avec le plan horizontal.
L' angle dièdre (40°) entre la base carrée de la pyramide et le plan horizontal de projection est en vraie grandeur sur l' épure ainsi que la hauteur
Les cotes des points projetés sur le plan auxiliaire sont les mêmes que les cotes des points projetés sur le plan frontal de départ.
Au fait, pourrais-tu mettre un petit mot après mes réponses, ne serait-ce que pour savoir que tu m' as bien lu ?
