Pièce de chaudronnerie
Bonjour à tous et à toutes
J'espère que vius allez bien.
J'espère que vous allez bien.

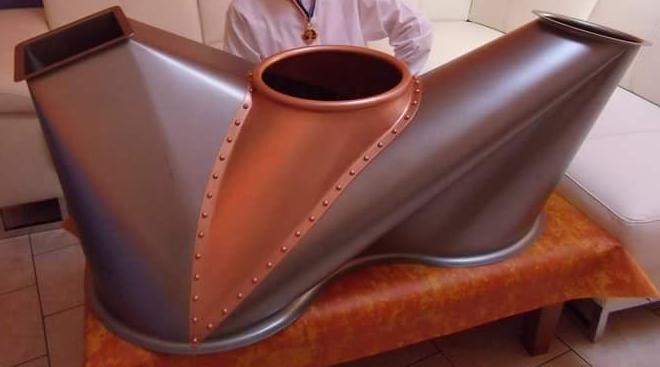

J'aimerais modéliser,si possible cette pièce de chaudronnerie en trois dimensions..Ils appellent cela une surface composée. Apparemment c'est une intersection de plusieurs volumes, je crois deviner qu'il y aurait peut-être un cône elliptique(à gauche)peut-être un rond carré à droite de la pièce. Bon,je n'ai que cette photographie pour vue...
Je recherche donc une épure pour déterminer les axes de chaque volumes ainsi que leur section ainsi que les tracés de courbes d'intersections,...J'avoue que je demande beaucoup...
Vous souhaitant une très bonne reception,mes amitiés,
David.
Bonjour,
C'est possible mais tu n'as donne aucune information a part la photo.
Tu peux faire ceci avec des logiciels specialise tel que Catia, Solidworks, ...
Ta photo montre ouvrage qui doit divise en 4 elements pour pouvoir les passer a la rouleuse.
Ta photo montre un ouvrage qui doit ette divise en 4 elements pour pouvoir les passer a la rouleuse.
Bonjour Raze

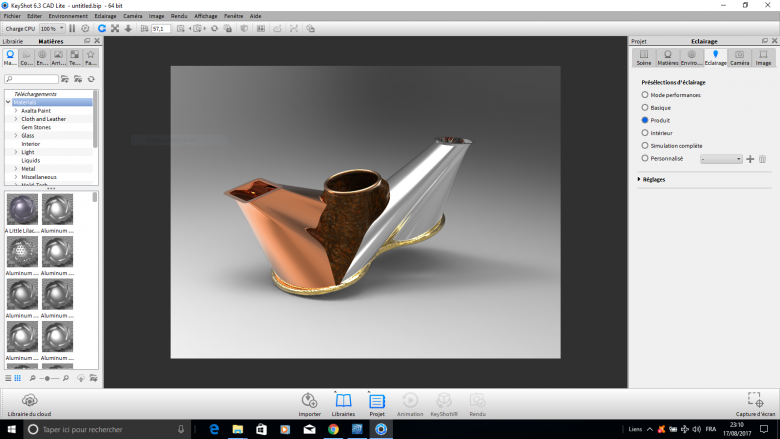

Oui.je sous maintenance Ansys-SpaceClaim 2017.1. (Licence pro) et j'aurai souhaiter faire un rendu photo réaliste avec Keyshot.

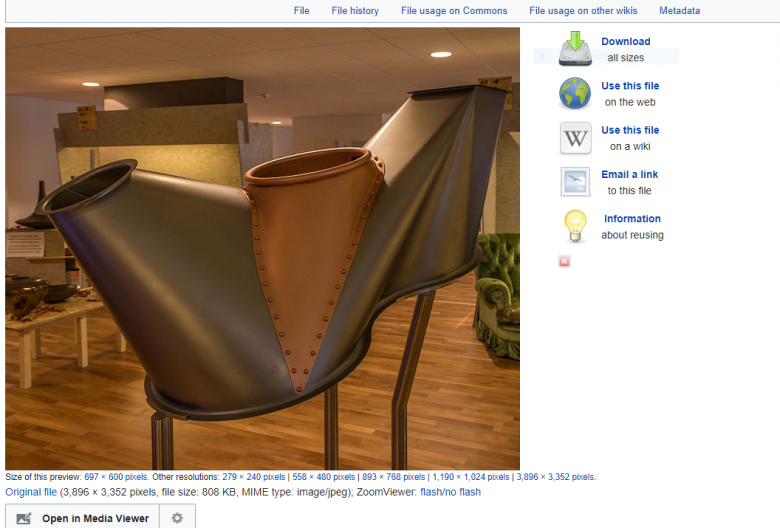

Oui.j'aurai voulu modéliser cette pièce qui ressemble peut-être à une culotte en chaudronnerie apparement la pièce ne semble pas symétrique (voir deuxième) photo.
Bon.d'accord.en quatre partis.
À ton avis c'est une intersections de cônes et où de trémie ou autres?
On dirait une culotte avec une jambe trémie (à gauche) et puis à droite un cône s'est greffé à la culotte.
En ce qui concerne le logiciel, Ansys-SpaceClaim me parait un bon logiciel 3D volumique mais question chaudronnerie et rendu je ne sais pas ce que ça vaut.
Du moment que tu n'as pas de cahier de charges précis, fais un essais. Commence par créer les différents plans coïncidant avec les plans des brides, envois une image pour t'aider.
Oui.d'accord.

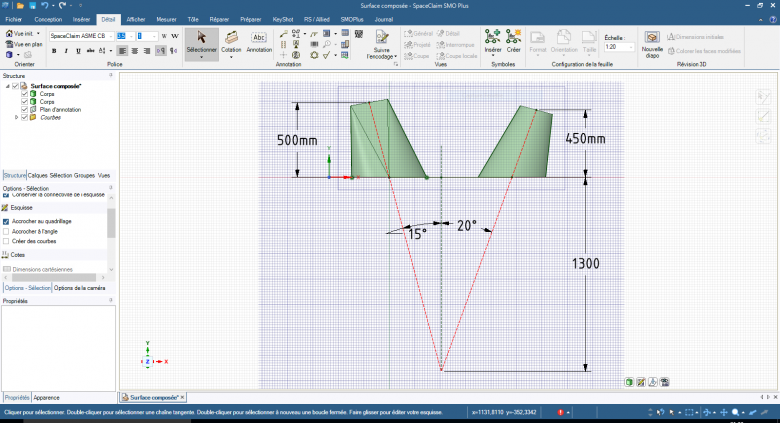

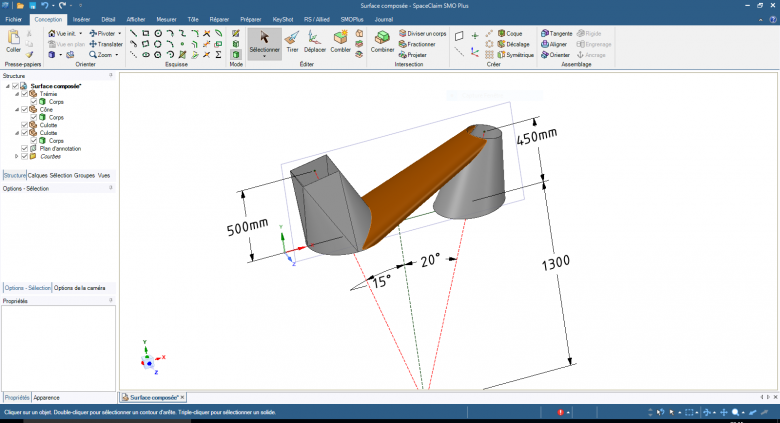

Je modélise les deux volumes (la trémie et le cône et je t'envoie cela.
Concernant Ansys-SpaceClaim.oui c'est un bon logiciel rapport qualité prix.Je t'invite à l'essayer en te rendant sur le site de catalCAD.
Voilà,donc,oui,ce n'est pas pour la fabrication,uniquement pour connaitre la méthode de conception en 3D.

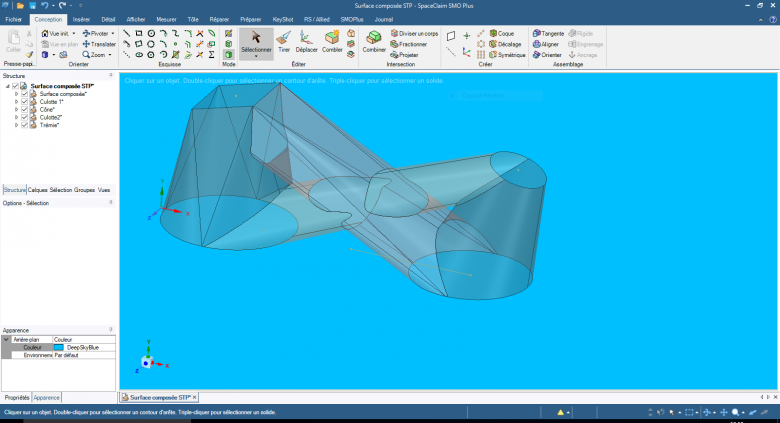

Donc quel serai selon toi les sections du volume qui intersecte les deux volumes? (voir pièce jointe)
Oui.d'accord.
Je modélise les deux volumes (la trémie et le cône et je t'envoie cela.
Concernant Ansys-SpaceClaim.oui c'est un bon logiciel rapport qualité prix.Je t'invite à l'essayer en te rendant sur le site de catalCAD.
.Je crois qu'une licence avec 12 mois de maintenance s'élève à 6000 euros.Bon,étant clent depuis 2011,je peux,je pense, en parlé à mon fournisseur afin qu'il te contacte directement.
Bonjour,
Donc j'en suis là,honnêtement,est-ce la bonne méthode? Si oui,faut-il diviser les culottes ou autres?
Bon dimanche
Bonjour raze

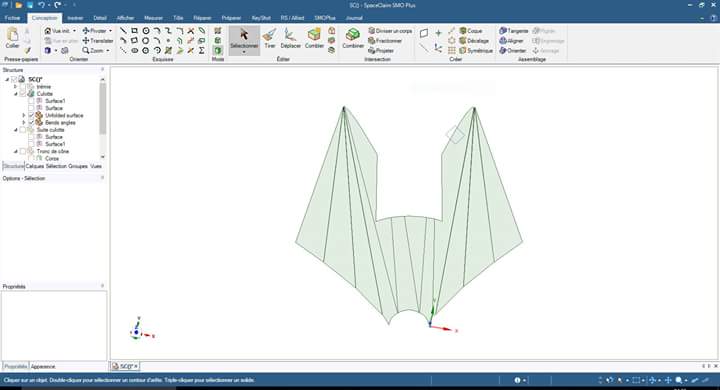

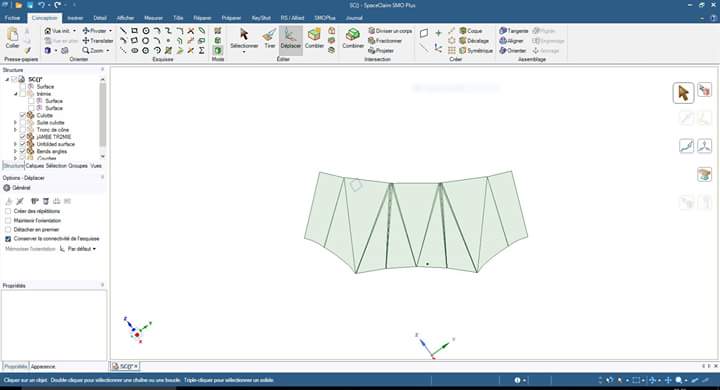

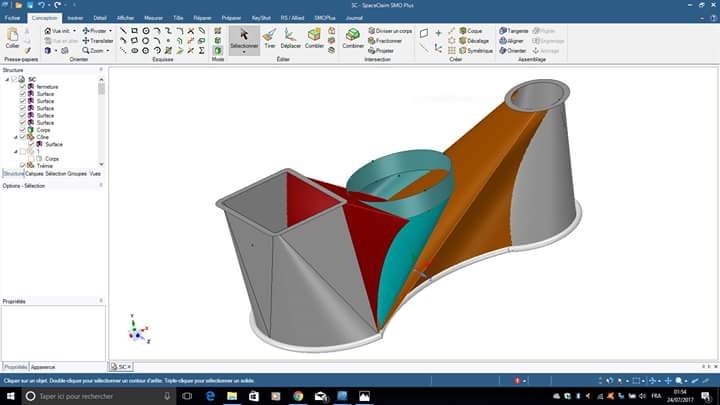

Je poste aussi les dépliées de la trémie et de la culotte (surface rouge et marron) pour exemple.

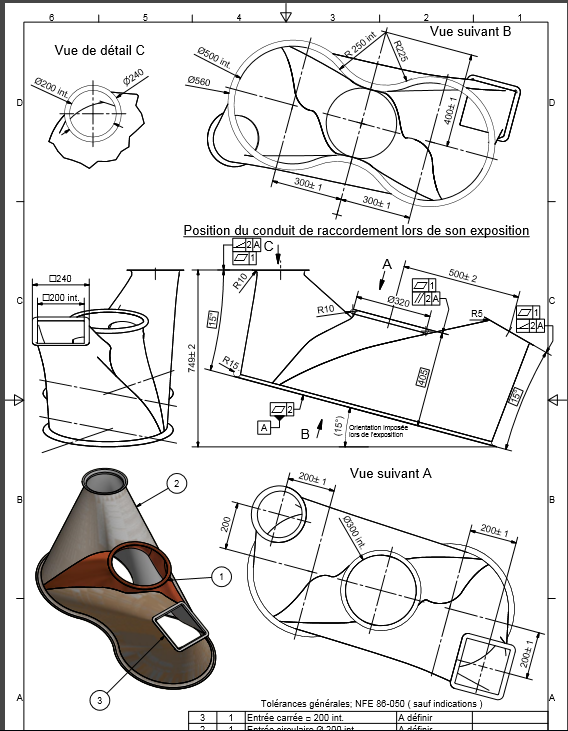

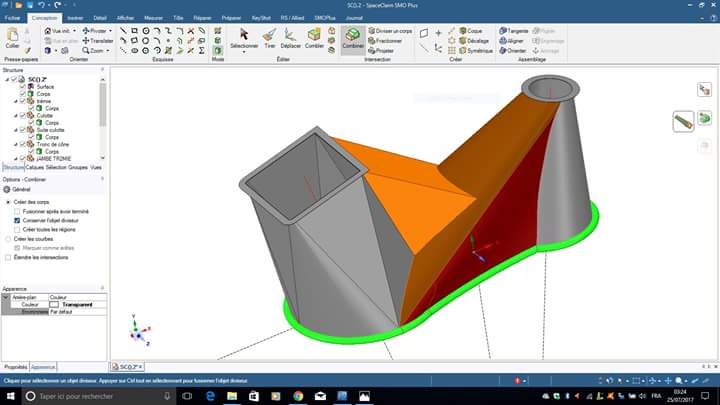

Et la culotte (surface marron et rouge).
C'est surfaces spécifiques ne peuvent qu"être dépliés qu'avec SMO Plus.logiciel complémentaire à Ansys-SpaceClaim.
Merci pour ton aide!
