Bonjour

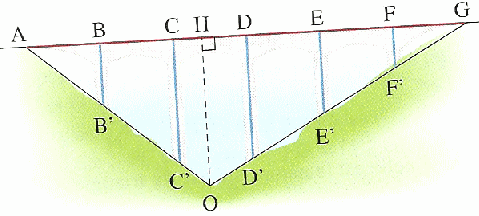

La figure ci-dessous schématise un pont horizontal 5AG] (en rouge) soutenu par 5 piles verticales (bleues)
qu'on envisage de construire au-dessus d'une vallée de profondeur HO.
On donne :
AH = 120 m , HO = 100 m
AB = BC = CD = DE = EF = FG = 50 m.
Calculer la hauteur de chaque pile (arrondie au m).
Ce que j'ai fait, ben pas énorme, j'ai calculer AO sans savoir si ça me sert à quelque chose
AO² = AH² + HO²
AO² = 120² + 100²
AO² = 24 400
AO =
AO 156 m
Mais je n'arrive pas à voir comment calculer les piles.
B'C' BC , non ?
Dites-moi juste le mot qu'il faut pour que je puisse le faire, mais de moi-même bien sûr
Merci
Louisa
ok c'est vrai
mais il y a un troisième rapport qui donne directement BB'
AO=156m n'est qu'un valeur approchée
c'est pas faux
mais faut faire apparaître AB/AH
je repose la question:
quels sont les triangles concernés
les triangles considérés ABB' et ACC'
AB/AC = BB'/CC'= AB'/AC'
50/100 = 42/CC'
50 CC' = 4200
CC' = 84 m
AC est le double de AB
AC' est le double AB'
CC' est le double de BB'
BB' est la droite des milieux dans ACC'
attention aux arrondis:
BB' = 41,66666666..
CC' = 10000/120 83 m
triangles concernés: ACC' et AHO
A C C'
A H O
AC/AH = CC'/HO
100/120 = CC'/100
CC' = 100*100/120 = 10000/120
les calculs successifs se font à partir de la valeur exacte,
pas de la valeur approchée
BB' = 5000/120
CC' = 2*BB' = 2*5000/120 = 10000/120
fait la même chose pour FF'
HG = AG - AH
HG = 300 - 120
HG = 180
pour FF'
GF/GH = GF'/GO = FF'/HO
GF/GH = FF'/HO
50/180 = FF'/100
180 FF'= 5000
FF' = 5000/180
FF' 28 m
----------------
pour EE'
triangles concernés : GEE' et GFF'
GE/GF = GE'/GF' = EE'/FF'
GE/GF = EE'/FF'
100/50 = EE'/28
50 EE' = 2800
EE' = 2800/50 = 56 m
----------------
pour DD'
triangles concernés : DGD' et EGE'
DG/EG = GD'/GE' = DD'/EE'
DG/EG = DD'/EE'
150/100 = DD'/56
100 DD' = 8400
DD' = 84 m
tu peux voir ? Merci
pas mal
pour le dernier je repartirais toujours avec GHO
GD/GH = DD'/HO
150/180 = DD'/100
DD' = 100*150/180
DD' = 15000/180 83 m
remarque que:
EE' = 2*FF'
DD' = 3*FF'
et aussi
CC' = 10000/120 = 500/6 et DD' = 15000/180 = 500/6
CC' = DD'
toujours les arrondis:
EE' = 56 m est une valeur approchée.
EE' = 10000/180 = 500/9 =55,5555555..
DD' = EE' * 150/100
DD' = 500/9 * 15/10
DD' = 7500/90 = 250/3 = 83,33333 m
en partant toujours avec le triangle GHO
on a pas le problème d'arrondi
GD/GH = DD'/HO = GD'/GO
GH = 180 m
GD = 150 m
HO = 100m
Ok !
ce qui fait que j'aurai toujours des erreurs en fin d'exercice à cause de ça ?
Je te remercie Daniel
J'en aurai d'autres, mais je sais pas si j'aurai le courage de faire aujourd'hui, et tout ça c'est pour
revoir mes lacunes pour faire le max au Brevet
et aussi:
180/120 = 3/2
BB' = FF'*3/2
FF' = BB'*2/3
BB' = 5000/120 = 125/3
FF' = 125/3 * 2/3 = 250/9 28 m
je récapitule
à gauche: AH = 120 m
BB'/HO=AB/AH BB'=100*50/120 BB'=125/3
CC'/HO=AC/AH CC'=100*100/120 CC'=250/3
à gauche: GH = 180 m
FF'/HO=GF/GH FF'=100*50/180 FF'=250/9
EE'/HO=GE/GH EE'=100*100/180 EE'=500/9
DD'/HO=GD/GH DD'=100*150/180 DD'=750/9=250/3
je recommence
à gauche: AH = 120 m
BB'/HO=AB/AH BB'=100*50/120 BB'=125/3
CC'/HO=AC/AH CC'=100*100/120 CC'=250/3
à droite: GH = 180 m
FF'/HO=GF/GH FF'=100*50/180 FF'=250/9
EE'/HO=GE/GH EE'=100*100/180 EE'=500/9
DD'/HO=GD/GH DD'=100*150/180 DD'=750/9=250/3
Ok !
Je garde jusqu'à la fin la valeur exacte, et seulement à la fin j'arrondis, c'est bon je comprends ça
Merci
c'est celà oui
sauf qu'ici j'ai besoin de rien garder,
puisque je repars toujours du même triangle.
à gauche: AHO
BB'/HO=AB/AH BB'=100*50/120 BB'=125/3 BB' 42 m
CC'/HO=AC/AH CC'=100*100/120 CC'=250/3 CC' 83 m
à droite: GHO
FF'/HO=GF/GH FF'=100*50/180 FF'=250/9 FF' 28 m
EE'/HO=GE/GH EE'=100*100/180 EE'=500/9 EE' 56 m
DD'/HO=GD/GH DD'=100*150/180 DD'=750/9=250/3 DD' 83 m
oui, mais comme je suis pas repartie comme toi, enfin c'est un peu compliqué
si tu voyais j'en ai un autre c'est pire pour une anti-géo
Merci
