Représenter la forme d’une salle

Posté par
Espoir01
05-10-24 à 13:56

Bonjour, excusez moi pour ce petit dérangement, pourrez-vous m'aider à résoudre ce problème sur la géométrie descriptive, svp 🙏

EXERCICE 13: L'ancien Etat-Major du Feux KADHAFI

Une équipe d'Ingénieurs dépêchée à Tripoli en Lybie pour enquêter sur les dégâts de l'après-guerre avait découvert au sous-sol de l'immeuble qui abritait l'Etat-Major du Feu Colonel KADHAFI (sur un site de (2000x2800)m) l'existence de deux couloirs souterrains de refuge, lesquels se croisent au niveau d'une salle souterraine, qui devrait certainement servir de salle de réunion sécrète. L'équipe avait oublié de relever la forme de la salle, toutes les coordonnées des coins ainsi que l'aire exacte du plancher. Toutefois, les détails ci-après ont été relevés en ce qui concerne les couloirs d'accès:
1. Couloir A₁ : Entrée [A(200,520,2300)m; B(580,390,2400)m; C(400,750,2800)m), direction de sortie suivant
CD avec D(1800,1000,1800)m] ;
2. Couloir A2: Entrée [M(80,880,1740)m; N(390,930,1540)m; P(300,1250,2000)m], direction de sortie suivant PQ, avec Q(1910,600,2550)m].

Pour la réhabilitation de cette salle de réunion, aider les Ingénieurs à représenter la forme de lla salle et à déterminer ses dimensions ainsi que son volumique réel.

Posté par
malou Webmaster
re : Représenter la forme d’une salle 05-10-24 à 17:10

Bonjour

Pour la nieme fois

attentionextrait de c_faq la FAQ du forum :

Q01 - Que dois-je faire avant de poster une question ?

Posté par
Espoir01
re : Représenter la forme d’une salle 05-10-24 à 17:49

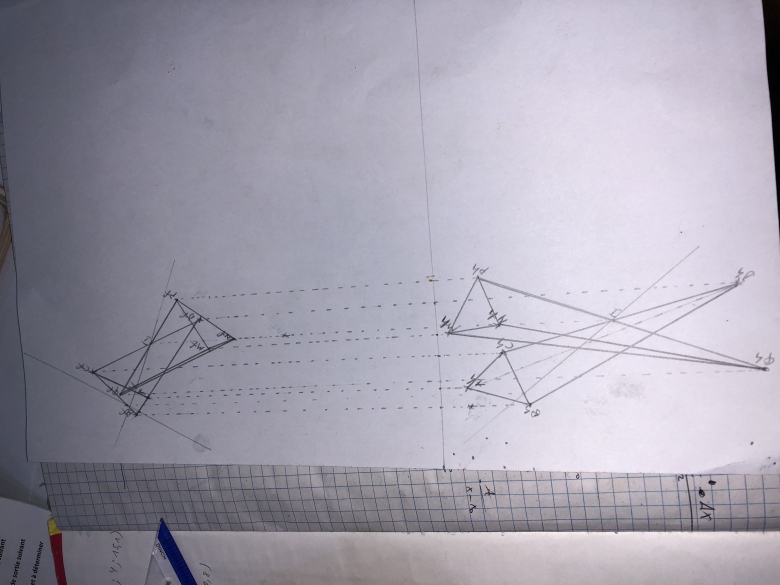

Voici mon raisonnement

Représenter la forme d’une salle

Posté par
Espoir01
re : Représenter la forme d’une salle 05-10-24 à 20:58

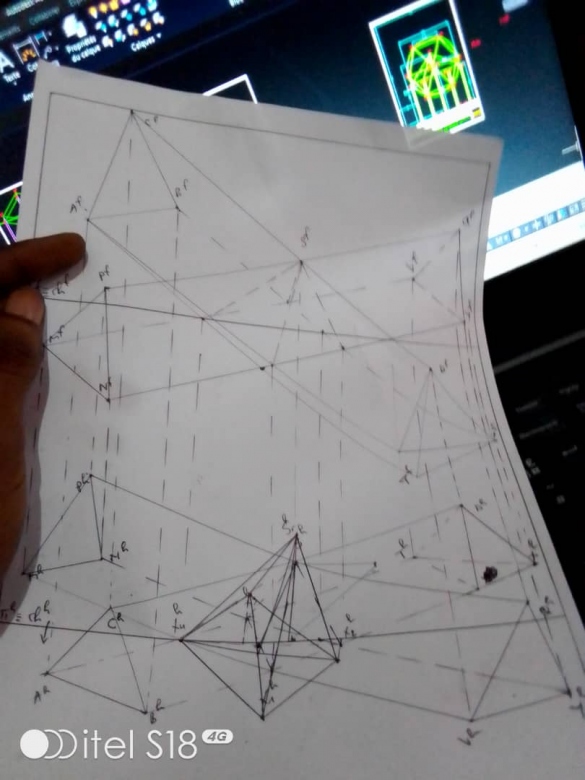

Voici une autre

Représenter la forme d’une salle

Posté par
Espoir01
re : Représenter la forme d’une salle 05-10-24 à 21:07

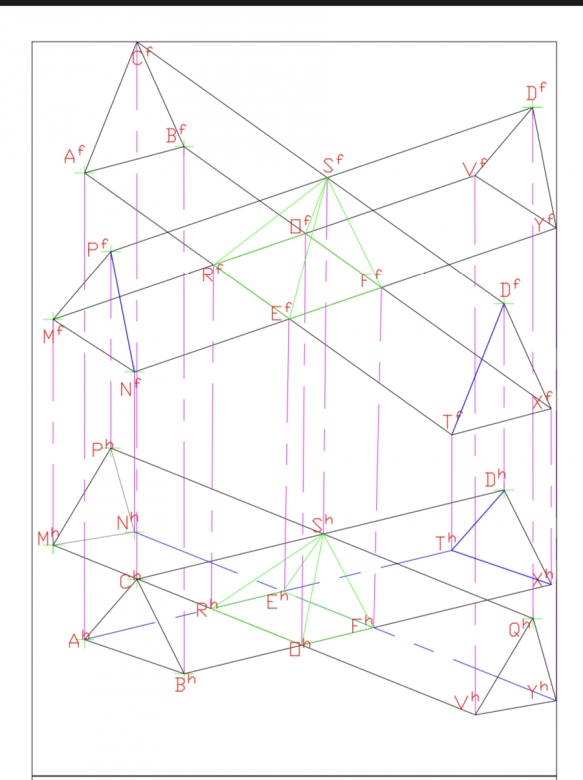

Et ça également

Représenter la forme d’une salle

Posté par
Espoir01
re : Représenter la forme d’une salle 06-10-24 à 08:36

Vos impressions svp
