Section dans un Parallélépipède rectangle
Bonjour,
Pouvez vous m'aider pour mon exercice de math. Je ne vois pas trop ce que je dois faire. Merci d'avance pour votre aide.
Voici le sujet :

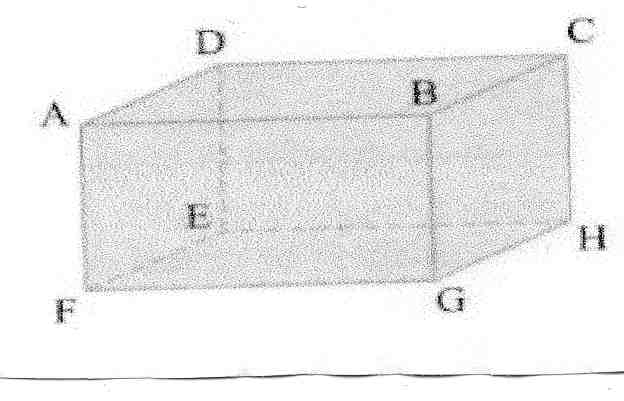

On considère le parallélépipède rectangle ABCDEFG ci-contre ,
tel que AD = 4 cm, AB = 6 cm et AF = 3 cm
On place un point I du segment [BC] tel que BI = 2 cm et un point J du segment [GH] tel que HJ = 1 cm
1) On réalise une section du pavé par plan passant par (DI) et parallèlement à (BG; sans calcul, dessiner en vraies grandeurs la section obtenue.
2) On réalise une seconde section du pavé par un plan passant par (IJ) et parallèlement à (AB) ;
a) Sans calcul dessiner en vraies grandeurs la section obtenue.
b) Vérifier les dimensions par le calcul.

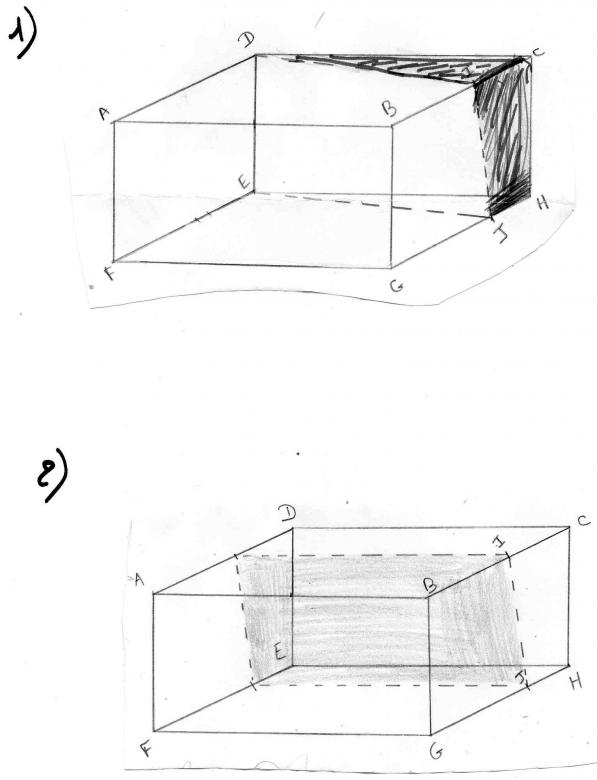

Je ne sais pas trop quoi faire comme figure. Pouvez vous m'aider s'il vous plait ?
Je bloque un peu sur cet exercice.
Merci
Bonjour à vous deux

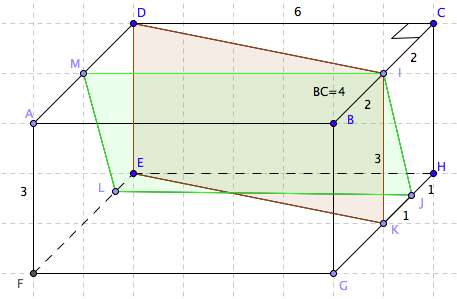

Une figure faite avec Geogebra
Pour le tracé des 2 sections en vraie grandeur, utiliser l'hypoténuse des triangles rectangles CDI et IJK en traçant ces 2 triangles
Pouvez vous m'expliquer d'avantage car j'ai du mal à visualiser comment utiliser l'hypothénuse. et doit on faire les deux figures ensembles ?? ou séparément ??
Et pour vérifier les dimensions par le calcul je dois utiliser Pythagore ???
Merci d'avance.
Pour la section DIKE, voici le tracé en vraie grandeur
même topo avec le triangle IJK pour la section MIJL
Merci beaucoup mais j'ai du mal à visualiser pour la section MIJL et pour les calculs aidez-moi s'il vous plait je suis vraiment perdu. Je vous en remercie par avance.
Bonsoir,
Es ce que quelqu'un peut m'aider car je suis vraiment perdu avec mon exercice, je ne suis pas du tout forte en géométrie, j'ai besoin de vos lumières. Merci
De manière analogue à la figure faite par mijo, tu devrais réaliser, pour la section MIJL, une figure en vraie grandeur ayant cette allure :
M I
K
L JMerci Priam pour votre réponse mais je suis quand même perdu part rapport à la première figure de Mijo je dois la représenter ou pas ?? ou seulement les deux dernières?? et pour le calcul des dimensions je ne comprend vraiment pas. Pouvez vous m'aider ??
On demande de dessiner en vraie grandeur les sections DIKE et MIJL.
Pour la section DIKE, la longueur du côté DI n'est pas donnée. Mais on peut la déterminer graphiquement en construisant le triangle DCI ; celui-ci est rectangle en C et la longueur de ses côtés CD et CI est donnée.
Il convient donc de commencer par construire le triangle DCI, puis de tracer le rectangle DIKE.
Même méthode pour la section MIJL.
