Cube et Octaèdre

Posté par
geko16
28-02-13 à 19:33

Bonjour, est-ce que quelqu'un pourrait m'expliquer cet exercice:

1) Construire un cube ABCDEFGH de 12 cm d'arète en perspective cavalière, avec un ange de fuite de 45° et un rapport de perspective 7/12. Le point A sera en bas à gauche et devant. Le point B à droite et devant. Le point C sera en bas à droite et derrière. Les fuyantes seront vers la droite

2)Tracer les cenres des 6 faces de ce cube noté C1.

3)Construire l'octaèdre dont les sommets sont ces 6 centres précédents: l'octaèdre est donc inscrit dans le cube.

4)Demontrer que l'octaèdre inscri dans le cube est régulier.

5)Calculer le pourcentage d'occupation de l'octraèdre dans le cube.

6) On noe I et J, les milieux respectifs des arêtes [AE] et [CG]. Tracer les section du cube C1 par le plan (HIJ).

7)Demontrer que le quadrilatère HIBJ est un losange.

8) Est-ce que la section précédente est un carré ? Justifier votre réponse.

BONUS: Quel est la section de l'ocraedre par le plan (HIJ)

J'ai compris seulement les 3 premières question, merci d'avance.

Posté par
Elisabeth67
re : Cube et Octaèdre 28-02-13 à 21:27

Bonsoir ,

Aide pour quelques questions

Tracer les sections du cube C1 par le plan (HIJ).

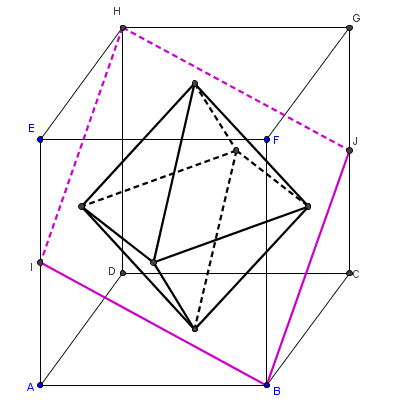

Voir la figure . Un plan coupe 2 plans parallèles entre-eux selon 2 droites parallèles

Démontrer que le quadrilatère HIBJ est un losange.
On peut montrer assez facilement que les hypoténuses [HI] , [HJ] , [JB] et [IB]
ont même longueur  ( Un quadrilatère ayant 4 côtés de même longueur est un losange .)

Est-ce que la section précédente est un carré ? Justifier votre réponse.
On connaît BI et BJ ;  IJ = EG qui est la diagonale d'un carré de 12 cm de côté .
Avec la réciproque de Pythagore , que peut-on montrer ?

Cube et Octaèdre

Posté par
Elisabeth67
re : Cube et Octaèdre 28-02-13 à 21:52

Calculer le pourcentage d'occupation de l'octaèdre dans le cube.

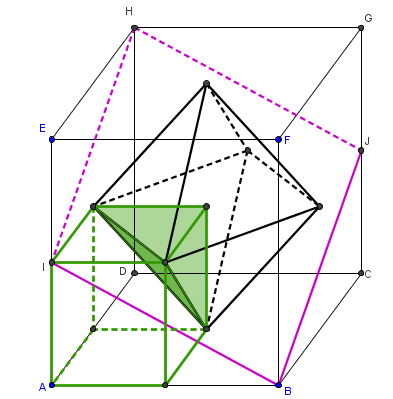

Dans le cube aux arêtes vertes ci-dessous ( cube de 6*6*6 ) , quel est le volume du tétraèdre en vert ? Cette configuration se répète 8 fois dans la figure , les 8 tétraèdres formant l'octaèdre , les 8 petits cubes formant ABCDEFGH
Ainsi pour la proportion , il suffira de calculer (volume du tétraèdre)/(volume du cube de côté 6)

Cube et Octaèdre

Posté par
geko16
re : Cube et Octaèdre 01-03-13 à 10:37

Merci beaucoup!
