géometrie dans l,espace

Posté par
topazio14
03-04-17 à 20:40

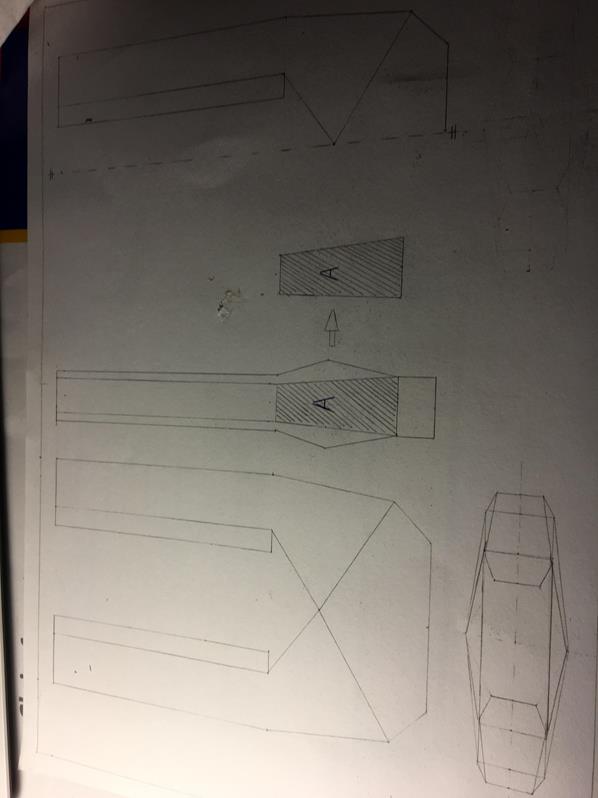

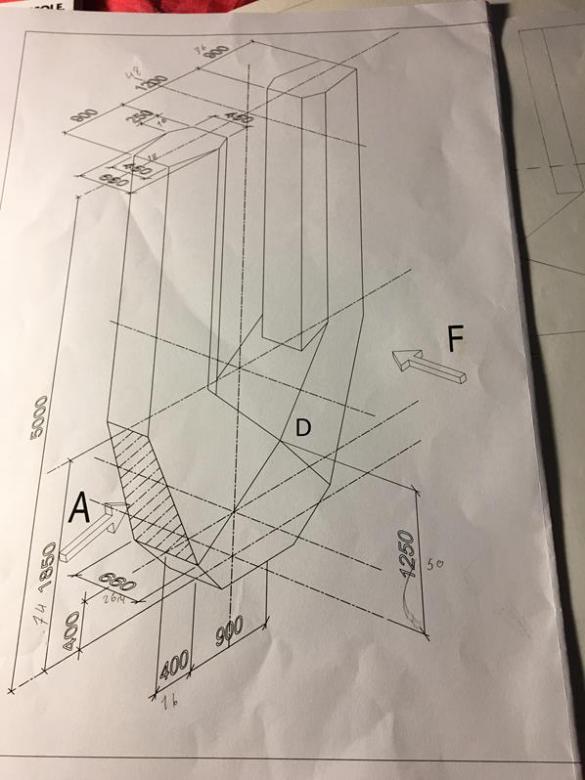

bomsoir   qulqu,un peu m,aider avec cest exo
je doit representer cest trois vues de ce pile
une demi vue de face symétrique
une vue de face avec les futs de pile interronpus
une vue partielle suivant la fléche A pour voir la face hachurée en vrai grandeur

géometrie dans l,espace

Posté par
lake
re : géometrie dans l,espace 04-04-17 à 09:28

Bonjour,

Tu devrais recopier (pas d' images scannées) ici ton énoncé tel qu' on te l' a donné sans y changer ne serait-ce qu' une virgule.

C' est à ce prix que tu auras des réponses...

Posté par
topazio14
re : géometrie dans l,espace 04-04-17 à 21:26

voila le énonce
1-réaliser sur une feuille de papier A3 (horizontal) que l,on partagera en deux A4(vetical) en traçant un trait vertical au milieu de la largeur
Le dessin technique de cette pile à l'échelle 1;25 dans la partie A4(vertical) de gauche du format A3H . pour cela exécuter . une vue de face F, une vue de dessus et de gauche
2-Les vues particuliéres suivantes à l'échelle 1:25 sur la partie A4 vertical droite du format A3H
une demi vue de face symétrique:      une vue de face avec les fùts de pile interrompus:
une vue partielle suivant la fléche A pour voir la face hachurée en vraie grandeur

géometrie dans l,espace

Posté par
lake
re : géometrie dans l,espace 05-04-17 à 17:06

J' ai beaucoup de difficultés à lire ta perspective; il manque des cotes.

Par exemple, le point D: à son niveau, tu as dessiné un renflement de la pièce (en vue de dessus et en vue de gauche). Mais aucune cote ne te permet de connaître l' épaisseur (suivant la direction F) de la pièce au niveau de ce point D

J' aurais tendance à dire que cette épaisseur (en D) est la même "qu' en bas", c' est à dire 660.

Qu' en est-il exactement ?

Posté par
topazio14
re : géometrie dans l,espace 05-04-17 à 18:25

la largeur du point D est 1000 jai l,ai trouvé par la mode operatoire.
mais mon dificulté est dans la  representation des trois vues dans l,outre coté A4          dans mon dessin il me manque seulement la vue de face avec les fùts de pile interrompus

Posté par
lake
re : géometrie dans l,espace 07-04-17 à 10:09

Citation :
la largeur du point D est 1000 jai l,ai trouvé par la mode operatoire.


J' ai fini par comprendre (je me trompe peut-être) que le point D appartenait au plan de la grande face des piles.
En reprenant ta cote 1000, j' en ai déduit la cote de la grande épaisseur des piles que je  n' arrivais pas à lire (en haut à gauche sur ta première image).
Merci de me confirmer que c' est 690.

J' ai fait un dessin que voici:

géometrie dans l,espace

Il semblerait qu' il y ait des différences avec le tien

Quant aux "futs de piles interrompus", je ne vois pas trop: où, à quelle hauteur? et surtout quel intérêt ? On coupe la vue de face à une certaine hauteur

Posté par
lake
re : géometrie dans l,espace 07-04-17 à 10:29

Je m' aperçois que soit il manque une arête soit ta cote 1000 est douteuse soit autre chose...

Ta perspective de départ est trop minimaliste en cotes pour se faire une idée correcte de la pièce...

Posté par
lake
re : géometrie dans l,espace 07-04-17 à 10:40

L' arête manquante en rouge mais je ne suis plus sûr de rien

géometrie dans l,espace

Posté par
lake
re : géometrie dans l,espace 07-04-17 à 21:38

A la réflexion, comme on ne voit pas l' arête rouge sur ta perspective, ça ne peut être que cette n ième version:

géometrie dans l,espace

Promis, c' est la dernière...

Mais ça ressemble de moins en moins à ce que tu as fait...

Posté par
topazio14
re : géometrie dans l,espace 07-04-17 à 22:58

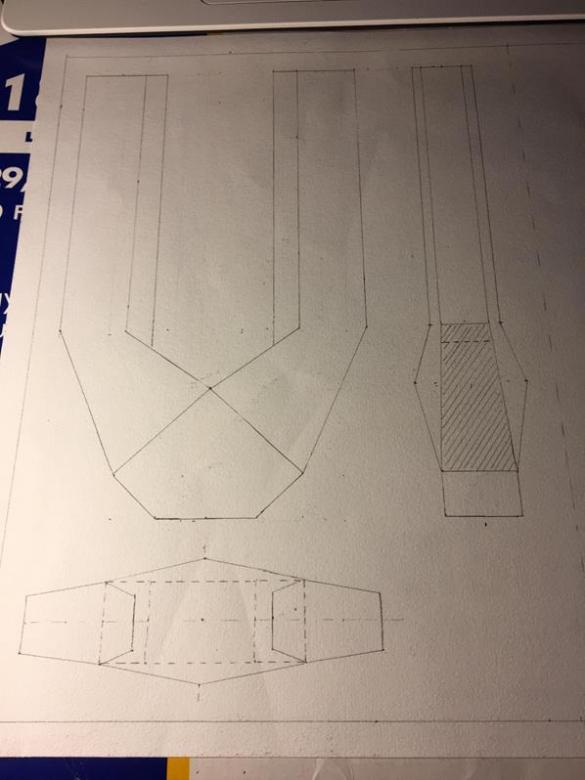

je crois que c'est bom la    ne oblié pas que la mesure de la base est 660 de largeur pour 900

géometrie dans l,espace

Posté par
lake
re : géometrie dans l,espace 08-04-17 à 00:13

Je ne crois pas; comme tu as dessiné, on devrait avoir en vue de face une arête horizontale (l' arête rouge de 10h40) qu' on ne retrouve pas sur ta perspective.

Cela signifie que les 5 points "petit bateau" en bas de la vue de face sont coplanaires.
Cela signifie donc (voir la vue de gauche) que le rectangle du bas n' en est pas un. C' est un trapèze: 660  en haut mais plus étroit en bas.

Et je pense que le dessin de 21h38 est le bon.

Tu ne m' as pas répondu au sujet de la cote qui donne la plus grande largeur de la pile sur la perspective: c' est bien  690 ?

Posté par
topazio14
re : géometrie dans l,espace 08-04-17 à 09:21

Bjr.      Le plus grand largeur de la pile est  660.  J'ai vous envoie par e-mail.

Posté par
lake
re : géometrie dans l,espace 08-04-17 à 22:28

Citation :
Le plus grand largeur de la pile est  660.


Alors je serais curieux de savoir comment tu trouves 1000 pour l' épaisseur de la pièce au niveau du point D. Je ne suis d' accord ni avec cette cote 1000 ni avec ton dessin.

Je te poste une dernière fois un dessin avec quelques explications:

géometrie dans l,espace

En vue de face, les points sont apostrophés "prime":  a',b',c'\cdots
En vue de dessus, les mêmes points: a,b,c \cdots
En vue de gauche, les mêmes points sont indicés "1":  a_1,b_1,c_1\cdots

En vue de face, les points a',d',h',j',i',g' sont dans un même plan.
Il en résulte, qu' en vue de dessus, les points g,i (confondus) d' une part, a,j,h (confondus) d' autre part et d sont alignés. Ce qui permet de construire le point d sur la vue de dessus puis par symétrie le point e

  Et j' obtiens alors pour la cote de d à e la valeur 935 mais pas 1000.

On peut ensuite construire les points correspondants en vue de gauche soit d_1 et e_1

Revenons à la vue de face: les points a',b',c',f',d' sont dans un même plan (sinon, on aurait une arête sur ta perspective de a' à f' et elle n' y est pas)

Il en résulte qu' en vue de gauche, les points d_1,a_1,b_1 sont alignés.
Et ce qui semble être un rectangle sur ta perspective sous la partie hachurée n' en est pas un: c' est un trapèze.

On peut ensuite compléter les vues sans difficultés.

Dernière chose:

   Tu continues à dessiner la face hachurée en vraie grandeur avec une hauteur de 1450.
    La vraie hauteur est la distance g'a' qui vaut environ 1589

Maintenant, tu fais comme tu veux, mais je suis quasiment sûr de mon affaire...

Au fait, comment as-tu obtenu cette cote 1000 au niveau du point D ?

Posté par
topazio14
re : géometrie dans l,espace 09-04-17 à 14:22

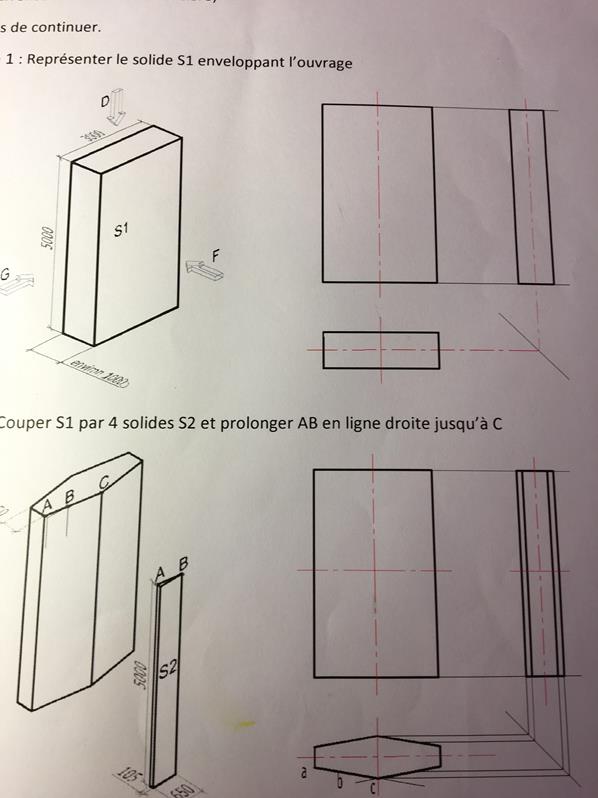

das cette ima qui nous a eté fourni  la largeur de la piece  est 1000 cest pour ca que je fait la largeur des points e1 et d1  1000
pourquoi dans ton image la largeur du poit b1 est plus petite que a1
le hauteur de la piece A est 1589 je le retifié

géometrie dans l,espace

Posté par
lake
re : géometrie dans l,espace 09-04-17 à 16:55

Je me disais aussi: tu n' avais pas tout dit!

Citation :
dans cette image qui nous a été fournie,  la largeur de la pièce  est 1000 c' est pour ça que je fais la largeur des points e1 et d1  1000


Et ton image confirme que l' épaisseur finale est environ 935:

géometrie dans l,espace

Citation :
pourquoi dans ton image la largeur du point b1 est plus petite que a1


Je te l' ai expliqué hier à 22h28; c' est la seule possibilité compatible avec la perspective de départ.

Mais tu ne postes que la moitié de ton sujet: il est certain que dans la suite de ton "mode opératoire", tu loupé quelque chose...

Posté par
lake
re : géometrie dans l,espace 09-04-17 à 16:56

Tu as loupé

Posté par
topazio14
re : géometrie dans l,espace 10-04-17 à 07:28

Bjr.  Je crois que tu n'ya pas vu les e-mails que je t'envoie.

Posté par
lake
re : géometrie dans l,espace 10-04-17 à 07:44

Je ne m' occupe jamais des mails provenant des intervenants ici.
On règle les problèmes sur le forum.

Tu ne m' écoutes pas mais ton dessin est faux et le mien est juste. Tu verras bien avec la correction.

Posté par
topazio14
re : géometrie dans l,espace 10-04-17 à 12:41

Je veux te remercier pour ton temp et patience.   C'est clair que tom dessin est la bonne .    Seulement je comprend pas la démarche pour touvé la largeur de la base plus petite que 660. ?

Posté par
lake
re : géometrie dans l,espace 10-04-17 à 16:18

Citation :
Seulement je comprend pas la démarche pour touvé la largeur de la base plus petite que 660. ?


Regarde le dessin de 22h28:

  Les points d_1,a_1,b_1  en vue de gauche sont forcément alignés.

  S' ils ne l' étaient pas comme par exemple sur ton dessin, il y aurait une arête entre les points a' et f' en vue de face.

  Et on retrouverait cette arête sur la perspective de ton premier message; or, elle n' y est pas.

Et les points d_1,a_1,b_1 étant alignés en vue de gauche, la base est plus étroite que la cote 660.

  Pour information, on en déduit une cote en bas d' environ 531.

Mais je pense que ton "mode opératoire" a une suite que tu n' as pas postée et que tout es là...

Posté par
topazio14
re : géometrie dans l,espace 10-04-17 à 22:08

bonsoir

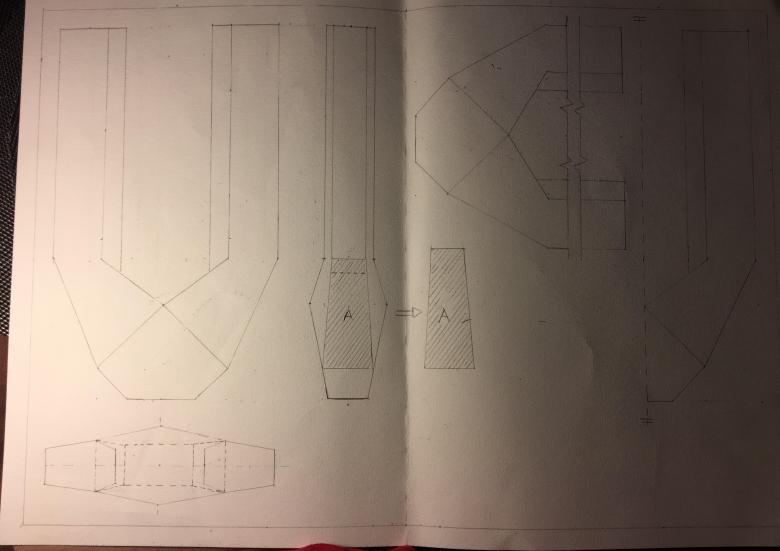

voisi la  representation filnale

géometrie dans l,espace

Posté par
lake
re : géometrie dans l,espace 10-04-17 à 23:13

Presque; il y a encore un petit détail :

En vue de dessus, la plus grande "épaisseur" est restée à 1000.
Elle doit être de 935. Et tu n' auras plus de cassures sur les bords...

Posté par
lake
re : géometrie dans l,espace 10-04-17 à 23:24

Et la plus grande épaisseur en vue de gauche doit aussi être 935 (et pas 1000)

Posté par
topazio14
re : géometrie dans l,espace 10-04-17 à 23:30

Ca je va corigé.  Pour la vue de face avec les fúts de pile interrompus je crois que c'est bom

Posté par
lake
re : géometrie dans l,espace 10-04-17 à 23:35

Je crois aussi; ça n' a pas été sans mal!

Posté par
topazio14
re : géometrie dans l,espace 11-04-17 à 07:00

Bjr.   Merci pour l.aide

Posté par
lake
re : géometrie dans l,espace 11-04-17 à 11:06

De rien topazio14
