je dois tracer un cube dans une épure. comment faire? une face est dans le plan frontal et l'autre dans le plan horizontal. le cube fait 3cm de côté. et aprés il faut faire son symétrique par rapport à une arrête non dans le plan frontal. et je dois me reservir du cube de départ pour pour faire une rotation de 120°. tout ca dans l'épure!
Bonjour,
Ton cube est constitué d' arêtes ou mieux de segments. Chaque segment sera défini sur l' épure par ses 2 projections sur le plan horizontal et le plan frontal.
Pour la symétrie, vu que tu as le choix, le plus simple est de choisir une arête parallèle au plan frontal et hors de ce plan plan frontal comme axe de symétrie; les projections du cube symétrique de l' original seront symétriques par rapport aux projection de l' axe aux projections du cube de départ.
Pour la rotation, il faudrait savoir par rapport à quel axe...
Bonjour,
Est-ce qu'il y un vrai énoncé plutôt que "je dois...et je dois..."
Bonjour, escusez-moi mais la dernière fois je n'avais pas le sujet sous les yeux. Donc:
1)on donne un cube de 3cm de côté, dont une face est dans le plan horizontal, une autre dans le plan frontal de projection; construire le symétrique de ce cube par rapport au milieu d'une arête verticale non dans le plan frontal.

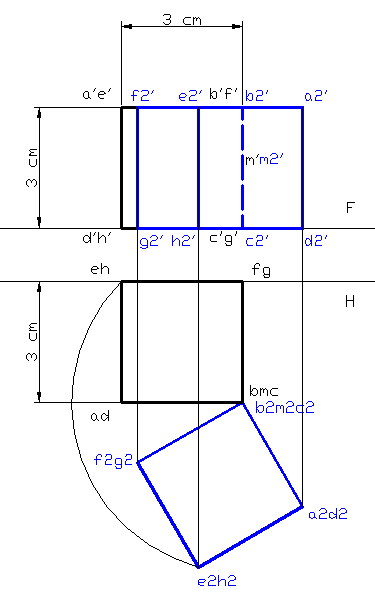

2) on donne le même cube que dans la question précédente, construire le cube obtenu en faisant tourner le cube de 120° autour de l'arête verticale non dans le plan frontal.
les deux sujets sont à faire sur épure.
Voilà mon petit souci.
Merci de m'aider.
merci. a bientôt
Bonjour,
Pour ce cube :

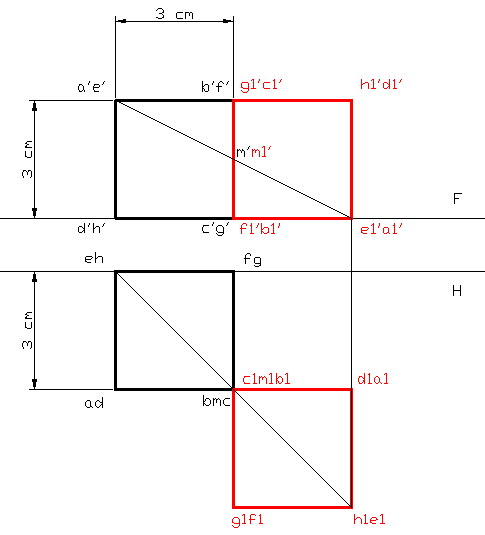

Voilà les projections initiales en noire et de la symétrie par rapport à M en rouge demandées à la question 1)
Essaie de faire la 2)...
A+, KiKo21.
bonjour merci beaucoup de ton aide. je vais me débrouiller pour le 2), maintenant queje l'épure de départ.
Encore merci
Bonjour
kiko, tu pourras jeter un œil, ninenini a reposté une question de descro malheureusement passée prématurément en vert .... ici Vraie grandeur
