Géométrie descriptive - plans de projection.

Posté par
pppa
07-08-10 à 17:28

Bonjour à tous

merci de me dire si les épures correspondant à l'énoncé suivant sont correctes, ou me corriger svp.

Faire l'épure d'un point du plan frontal de projection F, de cote 2.7 cm, et d'un point du plan horizontal de projection et d'éloignement 3.2 cm.
Trouver leurs nouvelles projections :

- sur un nouveau plan frontal incliné de 60 ° sur la ligne de terre (xy) et passant à 1.5 cm de la projection horizontale du 2ème point.

- lorsque le plan frontal de projection précédent est remplacé par un plan de profil pris soit à droite, soit à gauche des projections initiales

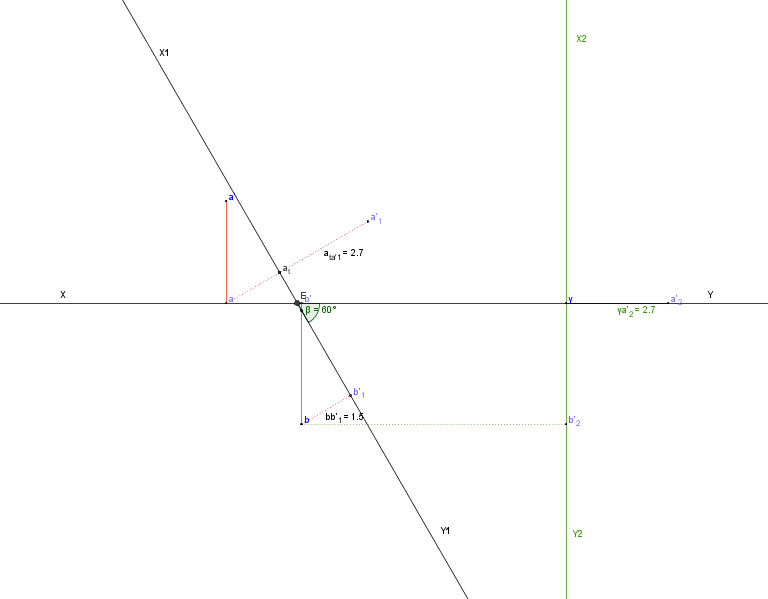

(j'ai choisi un plan de profil à droite des projections initiales, couleurs vertes); mes propositions de solutions ds la 1ère épure

- lorsque le plan de profil mentionné au § précédent n'est plus quelconque, mais celui contenant le point situé ds la plan horizontal de projection.

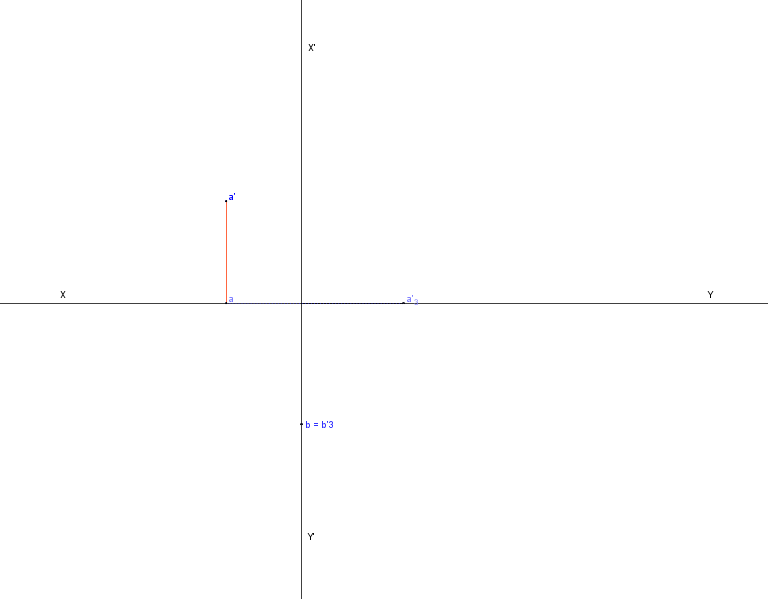

mes propositions de solutions ds la 2ème épure

Merci de me dire

Géométrie descriptive - plans de projection.

Géométrie descriptive - plans de projection.

Posté par
cailloux Correcteur
re : Géométrie descriptive - plans de projection. 09-08-10 à 11:46

Bonjour pppa,

Tout bon, mais en doutais-tu ?

Posté par
pppa
re : Géométrie descriptive - plans de projection. 09-08-10 à 11:56

Bonjour Cailloux

pour être franc, j'étais assez confiant sur la validité de mes épures, mais comme ces notions de plans auxiliaires sont nouvelles et importantes (Cf le sujet en cours et que tôt ou tard j'achèverai), je préfère que ce soit validé ou corrigé par qqn de compétent (tu remarqueras que, alors que de nombreux sujets trouvent pléthore de "posteurs" pr répondre en cette saison, personne ne s'est précipité sur celui-ci..ce qui ne me surprend pas).

Je te remercie pr ton intervention.

Est-ce que je peux te poser une quetion (sur un autre topic) sur une question d'analyse où j'ai aussi un doute sur la conclusion ?

Merci par avance (si tu peux et si tu y es disposé bien sûr)

Posté par
cailloux Correcteur
re : Géométrie descriptive - plans de projection. 09-08-10 à 12:02

J' étais absent ce ouiquende ...

Citation :
Est-ce que je peux te poser une quetion (sur un autre topic) sur une question d'analyse où j'ai aussi un doute sur la conclusion ?


Oui bien sûr, mais tu sais, je ne suis pas propriétaire de tes topics... Dès qu' il sera posté, d' autres que moi vont y répondre et c' est tant mieux. Si je n' arrive pas le premier (je ne suis pas très rapide au clavier), je laisse la main; ça s' est déjà produit une fois je crois dans les mêmes circonstances...

Posté par
pppa
re : Géométrie descriptive - plans de projection. 09-08-10 à 12:09

En fait ce topic est déjà posté et avec Olive_68 (que tu connais p.e. car il est membre très actif sur le forum et aime bien les maths) ns avons conclu sinon à une erreur, du moins à une incomplétude de l'énoncé.

Si ça ne t'ennuie pas, j'aimerais que tu ns dise ce que tu en penses ( tu peux te limiter aux 3 ou 4 premiers messages, après c'est + personnel, mais tu peux lire aussi, rien de confidentiel, juste en dehors de la question principale).

Merci d'avance.

C'est là : Calcul d'intégrale trigonométrique avec un paramètre m

Citation :
je ne suis pas propriétaire de tes topics
, non, mais tu es tjs le bienvenu....vraiment...
