Raccordement cylindrique oblque de deux cylindres;axes orthogona

Posté par
david1972
10-07-19 à 21:35

Bonjour les experts de la géométrie descriptive,
J'ai une question à vous poser concernant le rabattement de la section normale du cylindre C passant par O en projection horizontale.Pourquoi fait-on le rabattement de la section normale du cylindre C sur  projection horizontale en premier et pourquoi pas sur la projection verticale avant tout ?

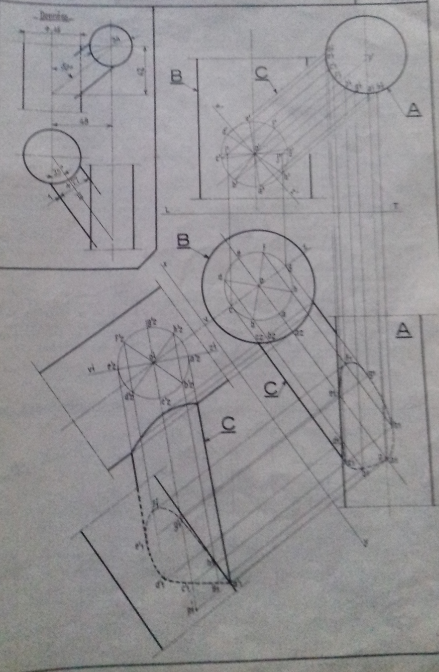

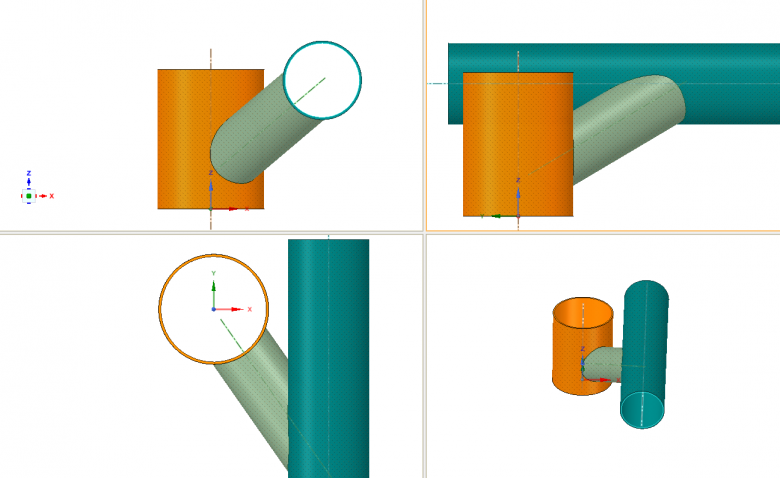

Je joins l'épure ainsi qu'une vue en trois dimensions de ce raccordement cylindrique oblique.
Je reste à votre disposition pour plus d'informations.
Salutations,

Raccordement cylindrique oblque de deux cylindres;axes orthogona

Raccordement cylindrique oblque de deux cylindres;axes orthogona

Posté par
vham
re : Raccordement cylindrique oblque de deux cylindres;axes orth 11-07-19 à 10:02

Bonjour,

Il semble surtout que l'on ramène l'axe du cylindre C dans un plan frontal auxiliaire. (Partie en bas gauche). Ces vues sont quasi illisibles.
Qu'est-ce que vous ne sauriez pas faire ?

Posté par
david1972
re : Raccordement cylindrique oblque de deux cylindres;axes orth 11-07-19 à 13:42

Bonjour,

Je voudrai savoir pourquoi  ils définissent un système régulier de génératrices sur le cylindre C en projection horizontal  en premier et non en premier sur  projection frontal ?

Posté par
david1972
re : Raccordement cylindrique oblque de deux cylindres;axes orth 11-07-19 à 13:47

Disons,pourquoi ne pas définir un système  régulier de génératrices  perpendiculaire à l'axe de l'élément C (en projection frontal)en premier?PourqPourquoi le faire directement  sur la projection horizontale?

J'essaierai de poster une meilleure qualité d'image.

Salutations,

Posté par
vham
re : Raccordement cylindrique oblque de deux cylindres;axes orth 11-07-19 à 14:05

Bonjour,

Peut-être : On visualise mieux (par habitude ?) un plan frontal auxiliaire qui est orthogonal au plan horizontal et que l'on rabat....mieux qu'un plan orthogonal au plan frontal qui serait oblique sur le plan horizontal ...

Posté par
vham
re : Raccordement cylindrique oblque de deux cylindres;axes orth 11-07-19 à 14:10

Ne postez pas de grandes épures où l'on voit mal les détails. Dites ce qui éventuellement vous pose problème.

Posté par
david1972
re : Raccordement cylindrique oblque de deux cylindres;axes orth 11-07-19 à 16:13

Donc,ce que vous voulez dire,si l'on définissait  un rabattement du cylindre C directement en projection frontal  le rabattement de C ne serait pas un cercle?

Cordialement,

Posté par
vham
re : Raccordement cylindrique oblque de deux cylindres;axes orth 11-07-19 à 18:49

je n'ai pas écrit ce que vous écrivez que je veux dire.
N'inventez pas !

Posté par
david1972
re : Raccordement cylindrique oblque de deux cylindres;axes orth 11-07-19 à 19:58

Comment me rendre compte alors..

Posté par
david1972
re : Raccordement cylindrique oblque de deux cylindres;axes orth 11-07-19 à 22:24

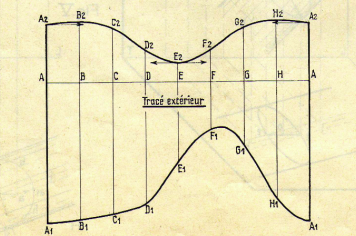

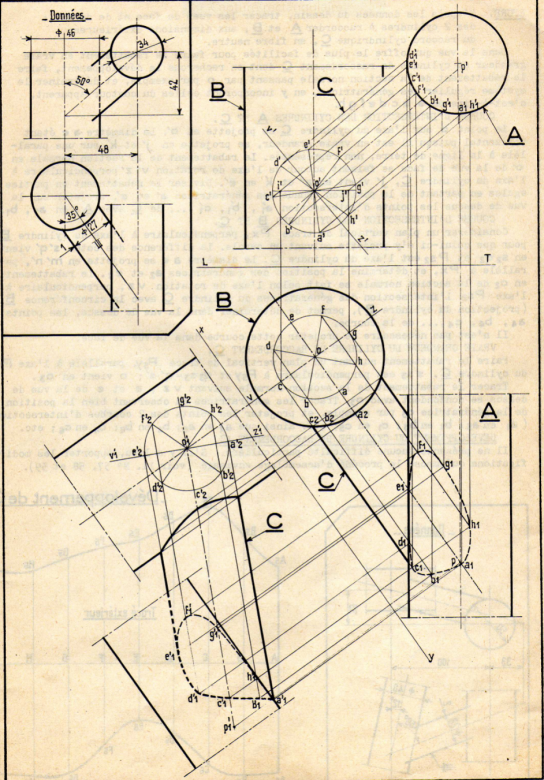

Ci joint l'énoncé et l'épure.

Raccordement cylindrique oblque de deux cylindres;axes orth
***image recadrée***l'énoncé doit être recopié conformément à A LIRE AVANT de poster, merci***

Raccordement cylindrique oblque de deux cylindres;axes orth
