SOS Pyramide et Cône de révolution en 3 vues

Posté par
SOSGEOMETRIE
23-09-16 à 19:06

Bonsoir
je suis complètement à la ramasse dans ce domaine........
Pour un devoir concernant une formation PRO  je dois réaliser une pyramide en trois vues. Je suis "à l'ouest" car sur le dessin de la vue jointe j'ai juste un triangle rectangle comme base...alors que pour moi,à la base,la pyramide avait au moins 4 côtés...
Les trois vues à réaliser sont:
-une vue de face
-la vue de dessus correspondante
-la vue de droite correspondante On me donne les coordonnées des points (x,y,z en mm)
A (18,28,45) B(11,50,20) C (36,32,20) D (15,15,20)
Quelqu'un peut t'il m'aider car là j'ai passé des heures dessus sans trouver le fil du truc...
Merci

***forum modifié***

Posté par
malou Webmaster
re : SOS Pyramide et Cône de révolution en 3 vues 23-09-16 à 19:11

Bonjour
tu postes dans le forum enseignement ...tu enseignes ?
mais tu dis niveau 4e...?
si tu enseignes, cela s'adresse à qui ? et quel est ton propre niveau ?....
revoir la définition d'une pyramide peut-être....

Posté par
SOSGEOMETRIE
SOS Pyramide et Cône de révolution en 3 vues 23-09-16 à 19:15

Bonsoir
je suis complètement à la ramasse dans ce domaine........
Pour un devoir concernant une formation PRO  je dois réaliser une pyramide en trois vues. Je suis "à l'ouest" car sur le dessin de la vue jointe j'ai juste un triangle rectangle comme base...alors que pour moi,à la base,la pyramide avait au moins 4 côtés...
Les trois vues à réaliser sont:
-une vue de face
-la vue de dessus correspondante
-la vue de droite correspondante On me donne les coordonnées des points (x,y,z en mm)
A (18,28,45) B(11,50,20) C (36,32,20) D (15,15,20)
Quelqu'un peut t'il m'aider car là j'ai passé des heures dessus sans trouver le fil du truc...
Merci

*** message déplacé ***

Posté par
Tilk_11 Moderateur
re : SOS Pyramide et Cône de révolution en 3 vues 23-09-16 à 21:34

Bonsoir,
tu devrais joindre le dessin....

attentionextrait de c_faq la FAQ du forum :

Q05 - Puis-je insérer une image dans mon message ? Comment faire ? Quelle image est autorisée ?

Posté par
mijo
re : SOS Pyramide et Cône de révolution en 3 vues 24-09-16 à 12:33

Bonjour à tous

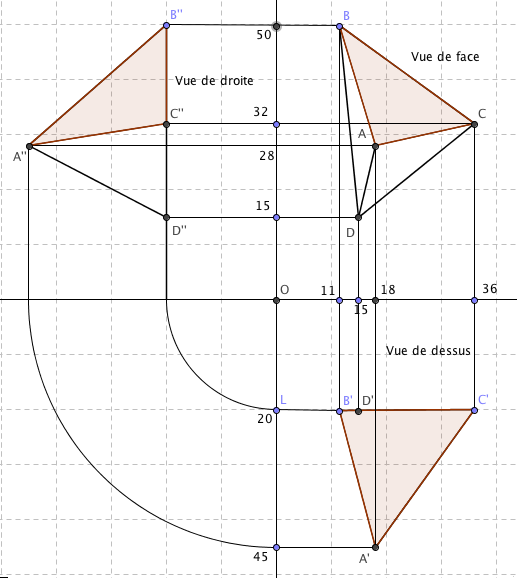

Si j'ai bien compris, la représentation devrait être celle-ci
En rose ABC la base de la pyramide et D son sommet

SOS Pyramide et Cône de révolution en 3 vues

Posté par
SOSGEOMETRIE
re : SOS Pyramide et Cône de révolution en 3 vues 24-09-16 à 15:29

Bonjour,
merci pour votre réponse....
Juste une question.....Compte tenu de mes indications pour les coordonnées des points et  selon mon devoir la ligne x-----y est à l'horizontale et sur votre dessin ce serait à la verticale non?
J'ai a peu près la même chose que vous mais pas dans la même orientation.
Et une vue supplémentaire à 45° cela donnerait quoi?
Merci

Posté par
mijo
re : SOS Pyramide et Cône de révolution en 3 vues 24-09-16 à 18:46

Les coordonnées x, y et z  sont en principe x abscisse sur l'axe horizontal, y ordonnée sur l'axe vertical et z sur l'axe vertical mais en dessous de l'axe horizontal
on veut représenter un objet en 3 dimensions sur un plan en 2 dimensions. C'est pour cette raison que pour le définir il faut une vue en élévation, une vue en plan et une vue de profil
Ton énoncé laisse à désirer car tu ne définis pas la base de la pyramide par des lettres ni son sommet, si bien que ce que j'ai représenté n'est peut-être pas ce qu'il faudrait faire. En principe le sommet est désigné par S.

Citation :
sur le dessin de la vue jointe j'ai juste un triangle rectangle comme base.

on t'a déjà dit qu'il faudrait joindre un dessin, car là on est dans le flou
avec le dessin que j'ai joint on peut faire une représentation en perspective cavalière, mais je ne vais pas la faire sans savoir si je suis dans le vrai.
Pour éviter de tourner autour du pot il faut l'énoncé recopié textuellement et le dessin qui y est joint ,point final.

Posté par
SOSGEOMETRIE
re : SOS Pyramide et Cône de révolution en 3 vues 24-09-16 à 18:54

Bonjour. ...
J'ai voulu poster une pièce jointe mais elle est trop grosse...
Je peux vous faire suivre ça par mail si vous voulez....
Le sommet sa ma pyramide dans l'énoncé  Est À,la base est BCD...
Merci.

Posté par
malou Webmaster
re : SOS Pyramide et Cône de révolution en 3 vues 24-09-16 à 19:02

regarde mon profil et envoie moi l'image par mail

Posté par
SOSGEOMETRIE
re : SOS Pyramide et Cône de révolution en 3 vues 24-09-16 à 19:11

Je vous ai fait un mail avec la photo
L'énoncé  mot pour mot.

Sur le document réponse DR1 joint,au crayon et aux instruments, à l'échelle  1:1,exécutée le dessin en trois vues
Une vue de face suivant D (Direction  Ox opposé à  Oy)
Une vue de dessus correspondante
Une vue de droite  correspondante
de la pyramide en perspective axonometrique.
Coordonnées des points (x,y,z en mm)
A (18,28,45)
B (11,50,20)
C (36,32,20)
D (15,15,20)

Voilà. ..
Merci

Posté par
malou Webmaster
re : SOS Pyramide et Cône de révolution en 3 vues 24-09-16 à 19:34

bizarre, j'ai rien pour le moment....

Posté par
mijo
re : SOS Pyramide et Cône de révolution en 3 vues 24-09-16 à 19:34

Désolé je ne peux pas répondre à ton mail, je viens de changer d'opérateur et je n'arrive pas à faire partir ma réponse. De toute façon passe par ton topic  pour joindre ton dessin fourni avec l'énoncé. Compte tenu que les lettres que j'ai indiquées sur mon dessin en 3 vues ne sont pas les bonnes inspire toi de ce que j'ai fait, pour le refaire en mettant les lettres au bon endroit avec les coordonnées relatives à celles-ci, sommet A et base
BCD.

Posté par
malou Webmaster
re : SOS Pyramide et Cône de révolution en 3 vues 24-09-16 à 19:57

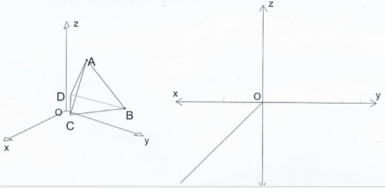

SOS Pyramide et Cône de révolution en 3 vues

Posté par
SOSGEOMETRIE
re : SOS Pyramide et Cône de révolution en 3 vues 24-09-16 à 20:01

Merci d'avoir posté la photo qui va avec mon énoncé ̂

Posté par
Tequila68
re : SOS Pyramide et Cône de révolution en 3 vues 03-03-17 à 22:17

Bonjour, je suis dans le même cas, même exercice à résoudre et je n y arrive pas. Avec les données précédente (figure et énoncé ) quelqu un peut il m aider ?
Merci d avance pour vos réponse

Posté par
chadline
re : SOS Pyramide et Cône de révolution en 3 vues 04-07-18 à 15:29

bonjour,

je suis exactement dans le même cas, y aurait il quelqu un pour me filer un coup de main?

en vous remerciant d avance

Posté par
pacla
re : SOS Pyramide et Cône de révolution en 3 vues 09-01-19 à 15:17

bonjour , je rencontre le même problème quelqu'un a t il une réponse simple et claire
merci beaucoup

Posté par
tenon
re : SOS Pyramide et Cône de révolution en 3 vues 01-05-19 à 00:34

bonsoir je suis en face de ce meme exo jai besoin d'aide
