Topographie - Levé tachéométriqueéométrique
Posté par ShowTaKe
Bonjour,

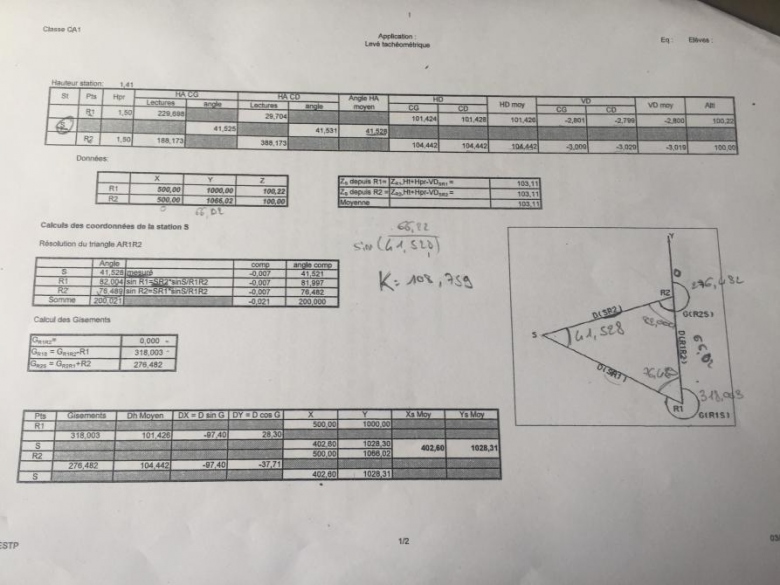

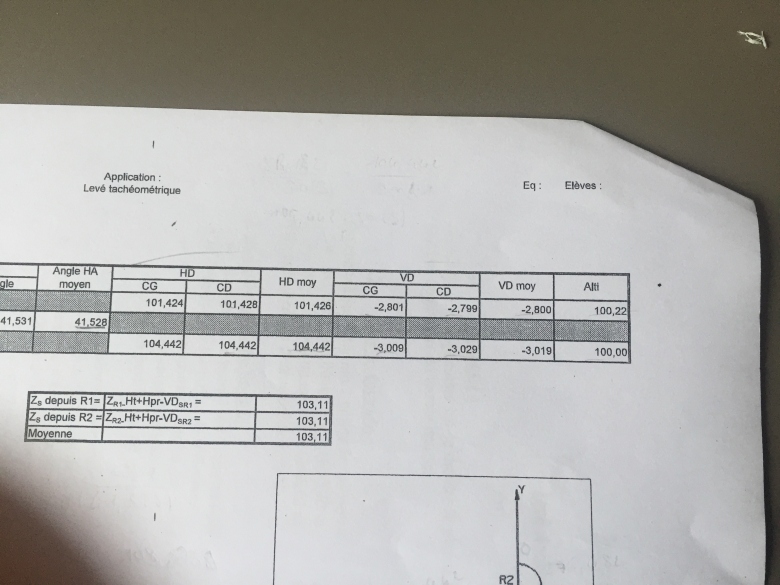

Je travaille et essaye de comprendre une application sur un levé tachéométrique.
Malheureusement je ne comprend pas comment il est possible de trouver les angles R1 et R2.

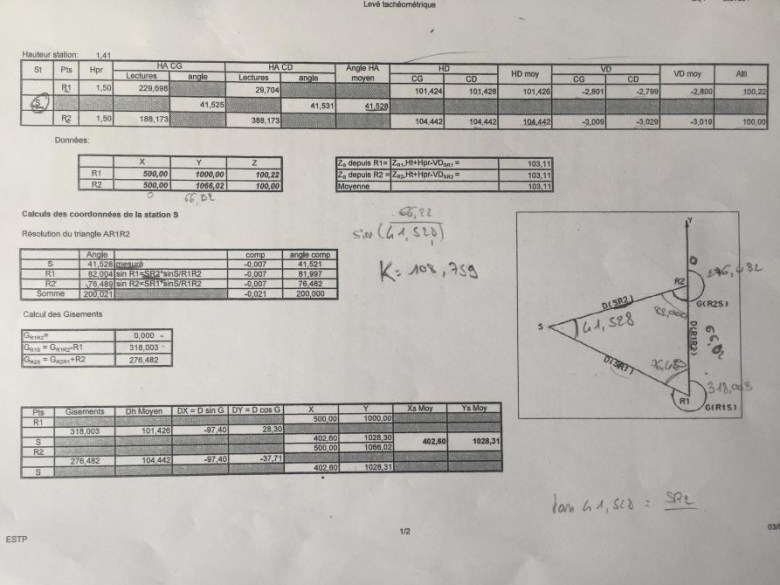

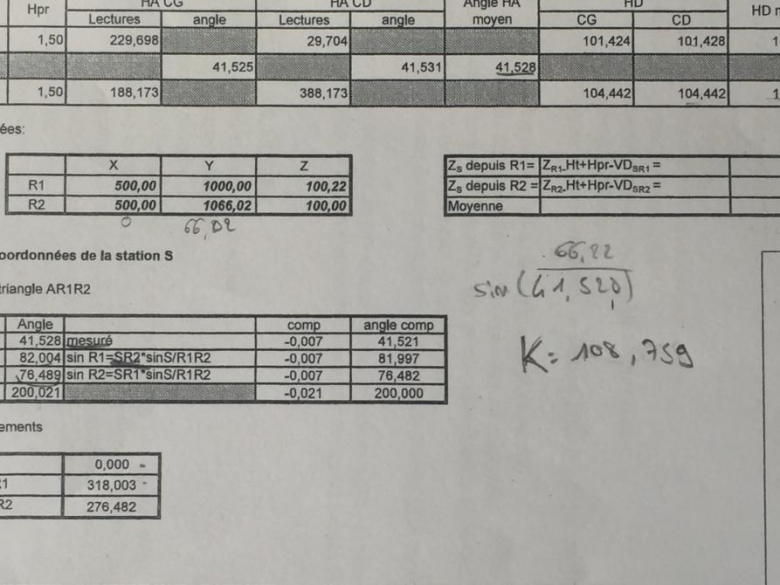

D'après le tableau, je remarque qu'il est écrit que sin R1 = SR2*sinS/R1R2 pour calculer R1 et pour R2 que sin R2 = SR1*sinS/R1R2. Jusque là rien de compliqué je comprend que c'est la loi des sinus qu'il faut réaliser.
J'ai donc mon angle en S qi est 41.528, ma distance R1R2 qui est 66.02 et ma constante de triangle K = 108.759
Je ne comprend donc pas, comment est-il possible de trouver à partir des données ci-dessous mes angles R1 et R2 sachant que je n'ai pas au moins l'une des distances séparant le point S de R1 et le point S de R2. Voir avez-vous une autre solution ?
Merci aux personnes qui s'y intéresseront.
Bonsoir ShowTaKe, désolé de te demander ça mais pourrais-tu copier les tableaux proprement avec la barre d'outils en bas du cadre de rédaction de messages ? Même avec mes lunettes, je peine à lire certaines données, et je n'ai pas très envie de coller mes yeux sur l'écran... Ou du moins copier les tableaux dont tu fais référence dans ton message
Kernelpanic @ 19-10-2019 à 17:31
Bonsoir ShowTaKe, désolé de te demander ça mais pourrais-tu copier les tableaux proprement avec la barre d'outils en bas du cadre de rédaction de messages ? Même avec mes lunettes, je peine à lire certaines données, et je n'ai pas très envie de coller mes yeux sur l'écran... Ou du moins copier les tableaux dont tu fais référence dans ton message
Bonsoir ShowTaKe, désolé de te demander ça mais pourrais-tu copier les tableaux proprement avec la barre d'outils en bas du cadre de rédaction de messages ? Même avec mes lunettes, je peine à lire certaines données, et je n'ai pas très envie de coller mes yeux sur l'écran... Ou du moins copier les tableaux dont tu fais référence dans ton message
Bonjour,

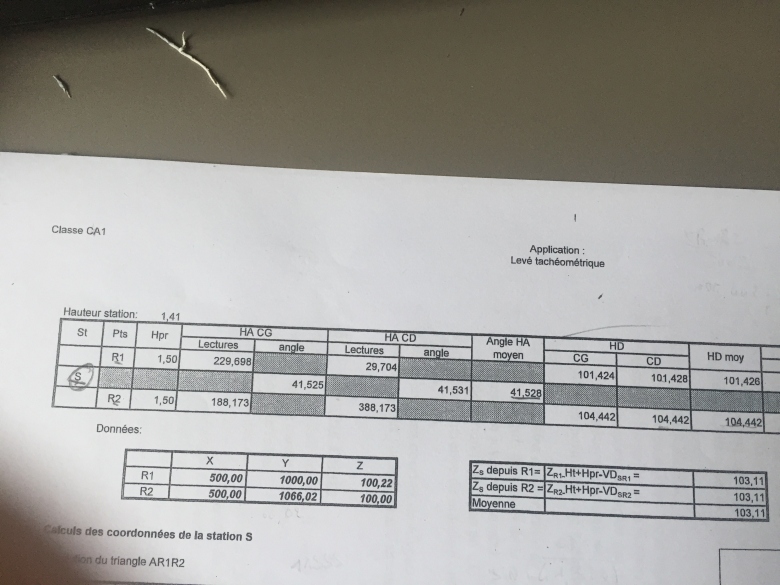

Si, si, tu as les deux distances en haut à droite du premier tableau dans la colonne HD moy:
J'ai vérifié, ça marche.
lake @ 20-10-2019 à 10:47
Bonjour,
Si, si, tu as les deux distances en haut à droite du premier tableau dans la colonne HD moy:
J'ai vérifié, ça marche.
Bonjour,
Si, si, tu as les deux distances en haut à droite du premier tableau dans la colonne HD moy:
J'ai vérifié, ça marche.
Merci de votre réponse, une erreur d'inattention de ma part. Juste eu l'habitude que l'on écrive Dh pour distance horizontale que HD pour horizontale Distance. Merci à vous !
Bonjour,

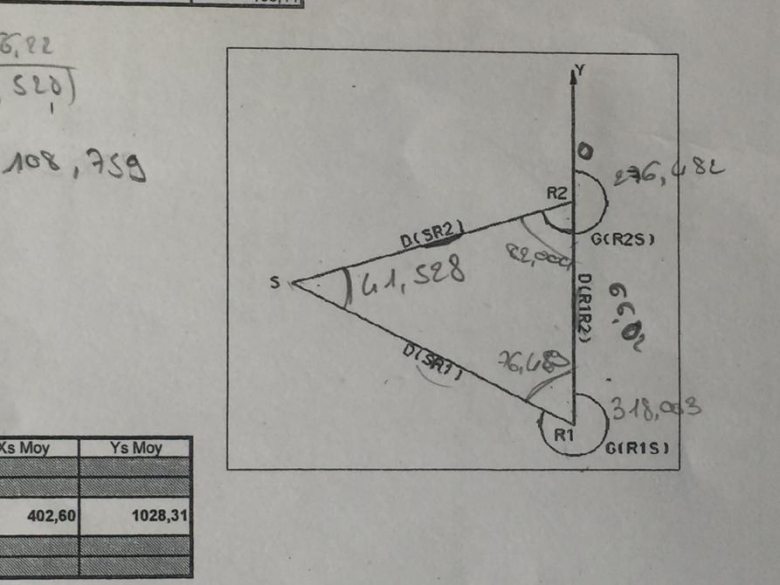

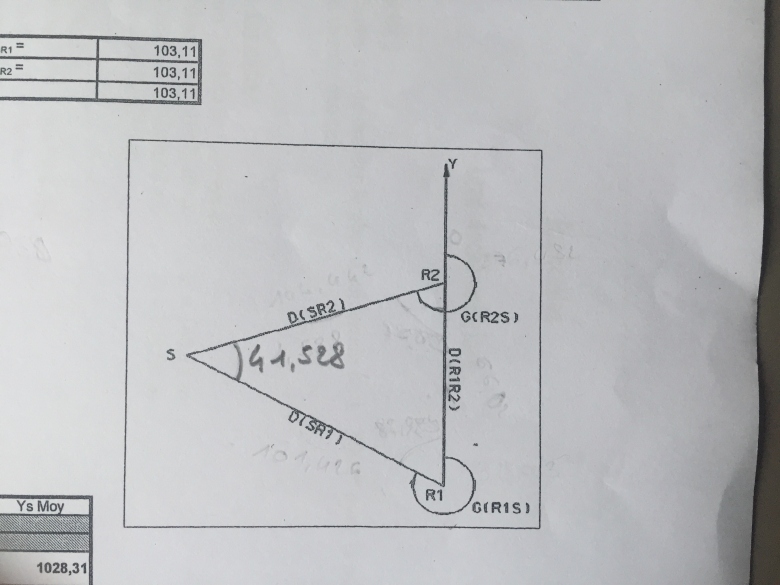

Je souhaitais savoir sûr par exemple, cet exercice comment nous savons facilement où sera placé le point inconnu S sur le schéma.
Je comprend comment nous pouvons placer R1 et R2, grâce aux coordonnées données dans la tableau. Mais je ne vois pas comment nous pouvons savoir où sera situé le point S.
(Si le schéma était à faire (Je comprend que là il est fait par la photocopieuse))
Merci de vos réponses.
*** message déplacé ***

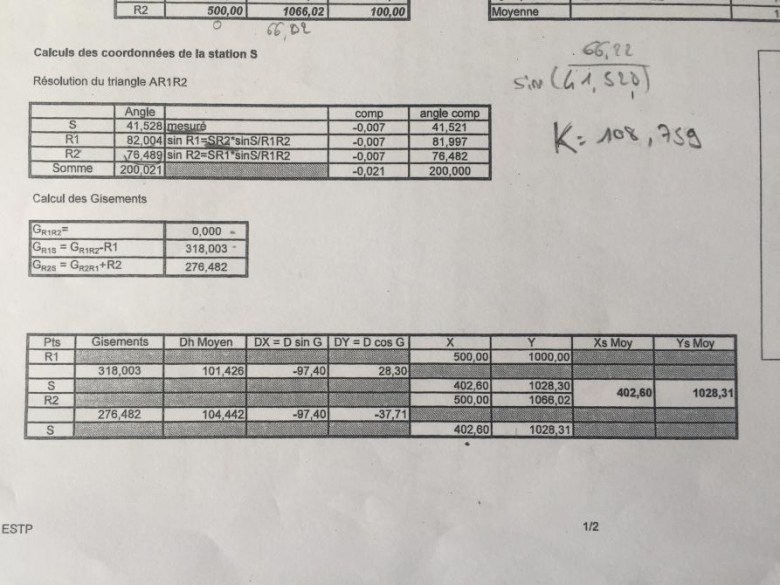

Voici la situation après résolution du triangle et compensation:
On en déduit immédiatement les gisements:
et
On calcule les coordonnées de et
avec les formules:
Les coordonnées obtenues pour et
sont très proches. Heureusement!
On fait leurs moyennes pour obtenir les coordonnées définitives de
Une précision:
Citation :
Voici la situation après résolution du triangle
et compensation en angle (pas en distance):
Voici la situation après résolution du triangle
Je viens de me rendre compte que j'ai probablement répondu à côté de ta question.
Confirme moi:
Citation :
On connait
et
qu'on place sur un schéma.
A partir des données, en l'occurrence ici, les lectures du cercle horizontal, comment placer approximativement le point
sur ce schéma ?
On connait
A partir des données, en l'occurrence ici, les lectures du cercle horizontal, comment placer approximativement le point
Est-ce bien ta question ?
lake @ 22-10-2019 à 13:15
Je viens de me rendre compte que j'ai probablement répondu à côté de ta question.
Confirme moi:
Est-ce bien ta question ?
Je viens de me rendre compte que j'ai probablement répondu à côté de ta question.
Confirme moi:
Citation :
On connait et qu'on place sur un schéma.
A partir des données, en l'occurrence ici, les lectures du cercle horizontal, comment placer approximativement le point sur ce schéma ?
On connait
A partir des données, en l'occurrence ici, les lectures du cercle horizontal, comment placer approximativement le point
Est-ce bien ta question ?
Bonjour, merci de votre réponse, mais je souhaitais savoir plutôt, sans connaître comment était le schéma, comment était placé le point S, si on faisais le schéma ? A droite de la droite (BC) ou à gauche de la droite (BC). Car le gisement va changer selon comment je place mon point S ?
Un dessin:
Pour faire simple, je ne me suis occupé que des lectures d'angles horizontaux dans la position "cercle à gauche", lectures qu'on peut lire au début de ton premier tableau.
Au point , j'ai reporté (approximativement) la direction du
(cercle à gauche) de la station que l'on peut déduire de ces lectures.
L'ensemble lectures, angles reportés parait cohérent.
Essaie d'en faire autant en considérant que la station est au point .
Tu verras que l'ensemble (donc en supposant que la station est en ) est maintenant incohérent.
Quand j'écris:
Citation :
la direction du
de la station
la direction du
notion que tu ne connais peut-être pas ?, il s'agit de la direction de l'origine des angles du limbe du tachéomètre utilisé (ici dans la position cercle à gauche).
lake @ 22-10-2019 à 16:16
Quand j'écris:
notion que tu ne connais peut-être pas ?, il s'agit de la direction de l'origine des angles du limbe du tachéomètre utilisé (ici dans la position cercle à gauche).
Merci beaucoup j'ai enfin compris grâce à vous. Mes salutations les plus distinguées Quand j'écris:
Citation :
la direction du de la station
la direction du
notion que tu ne connais peut-être pas ?, il s'agit de la direction de l'origine des angles du limbe du tachéomètre utilisé (ici dans la position cercle à gauche).
