J'aime bien la logique, mais je ne comprends pas ce que ton tableau signifie. C'est peut-être un truc assez particulier à ton prof.

"!a" ça signifie "non a" ?

bonjour

sans en être sûr :

ab+(a*)b(c*)+(a*)(b*)

Vérifie et simplifie

Philoux

Je pense qu'il y a une erreur dans ton tableau: le a au dessous doit en fait être un c (ce qui veut dire que Ic est représenté par le segment entre les deux lignes verticales qui sont en gros à 1/4 et  3/4 de la largeur, et c par le reste.
En ce cas et avec tes notations ce doit être ab+IaIb+bc=ab+IaIb+Iac

ok piepalm

mais rien ne l'empêche de positionner ses c et c* inversés par rapport aux tiens, non ?

Je dis une bétise ?

Philoux

Bonjour,
oui,  !a = a barre etc...

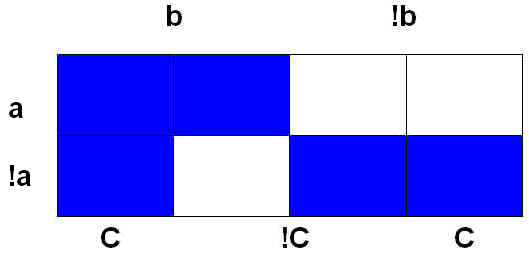

et oui c'est bien un C à la place, je viens de refaire le tableau en + beau donc sa devrais aller la.
La correction de lexo sans détail arrive a sa:
ab+!a!b+bc=ab+!a!b+!ac.

Je ne vois pas trop comment :S
Dur dur!!

a.b + !a.!b + b.c

ou bien

a.b + !a.!b + !a.c

sont équivalents, on le voit sur les groupements ci-dessous.
-----
Sauf distraction.

Bonsoir,
heuu la je ne comprend plus trop les resultats. Comment tu "lis" le tableau?
C'est cela que ne sait pas faire et on en a pas parler en cours encore :S et le controle est lundi :S
Quelle est la methode pour interpréter les tableaux de Karnaugh??!!
Merci d'avance.


PS: Abs ce w-e donc je pourrai pas repondre ...

Il faut essayer de grouper les carrés bleus par groupes de 2, de 4 ou de 8 ...

Ici, il est uniquement possible de les grouper par 2 (voir les ronds en rouge).
Il ne faut pas oublier qu'on peut relier des carrés qui sont sur le bord droit avec ceux qui sont sur le bord gauche (comme par exemple dans le dessin du bas).

Chaque groupe est déterminé comme suit :
Par exemple le groupe des 2 carrés de gauche de la première ligne correspondent à a.b
En effet, si a = 1 et en même temps b = 1, on a ces 2 carrés.

Réfléchir de la même façon avec les autres groupes.

On peut prendre un même carré dans plusieurs groupes différents.
